海湾交流三相电压电流传感器GST-DJ-S63E

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

一、 海湾交流三相电压电流传感器参数GST-DJ-S63E

测量电压:三相四线制AC 50~300V

测量精度:3%

测量通道:1~3路(U1、V1、W1)

                  4~6路(U2、V2、W2)

                  7~9路(Ia、Ib、Ic)

参数设置:

  额定电压值(200~300)默认220 V

  过压阈值(105~130)默认110%

  欠压阈值(70~95)默认85%

  缺相、断电阈值(20~50)默认30%

  电压故障延时(3~60)默认20秒

  过流阈值(5~40)默认20(X0.1)A

相序:UVW正确线序是ABC

二、海湾交流三相电压电流传感器GST-DJ-S63E

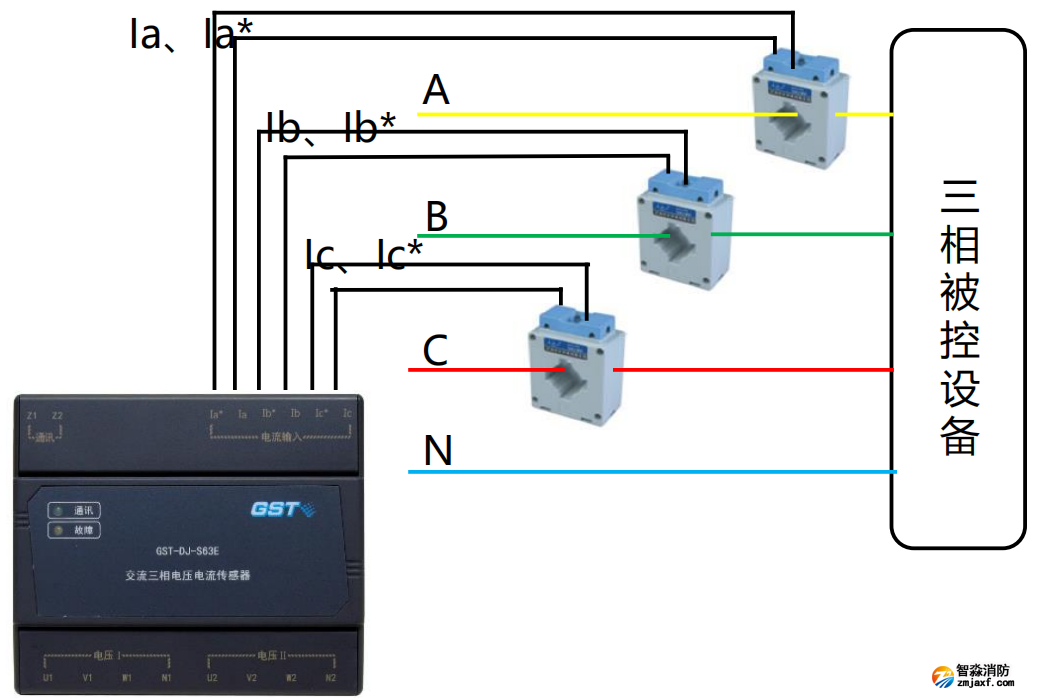

接线方式1

接线方式 1

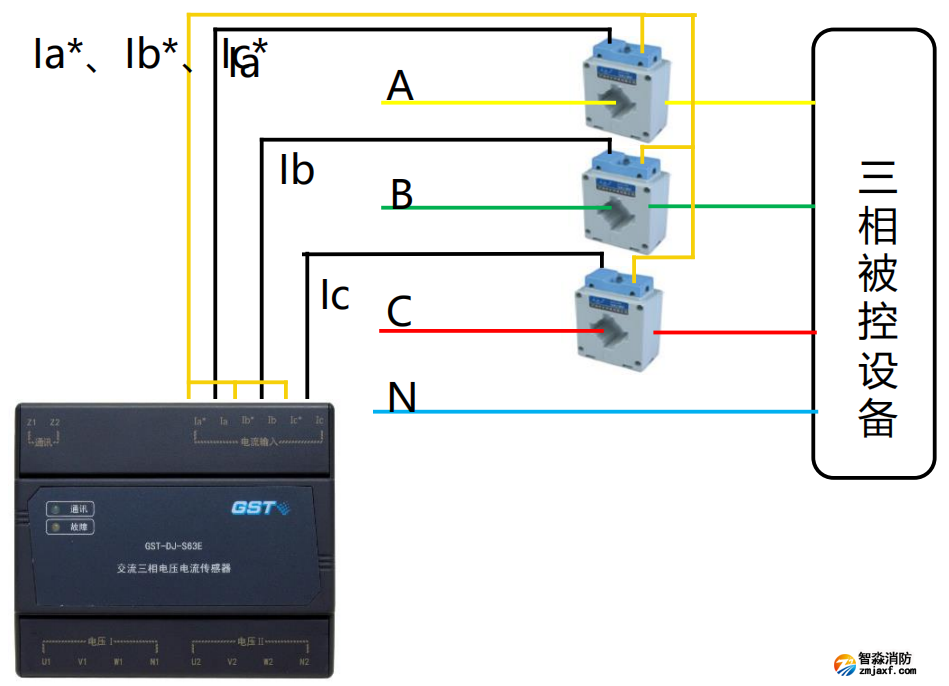

海湾交流三相电压电流传感器GST-DJ-S63E接线方式2

接线方式 2

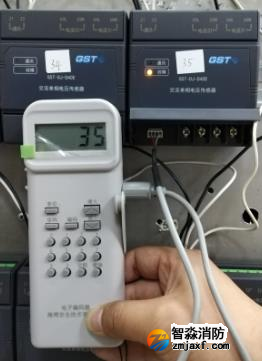

三、海湾交流三相电压电流传感器GST-DJ-S63E地址编码方法

连接:将GST-BMQ-2编码器I²C接口线(鼠标线)与传感器4P连接器座相连。

进入设置模式:编码器开机,输入2、5、9和“功能”键,进入传感器设置模式,屏幕显示“0”。

读地址码:按下“读码“键,显示当前的地址码;

写地址码:地址码范围:1~127。按下“编码”键,若编码成功显示“P”,按下“清除”键,可进行其它操作。

注意:修改地址后,需重新上电,新地址才能生效!

编码
