海湾GST-LD-8361输入/输出模块

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

一、海湾GST-LD-8361输入/输出模块产品介绍

  GST-LD-8361输入/输出模块,主要用于连接需要火灾报警控制器控制的消防联动设备,如排烟阀、送风阀、防火阀等,并可接收设备的动作反馈信号。

二、海湾GST-LD-8361输入/输出模块产品特点

  1、插拔式结构设计,安装方便。

  2、两线制,总线供电。

  3、低功耗。

  4、电子编码,占用一个地址点。

  5、输入、输出均具有检线功能,输入端与无源触点连接,可现场设为常开检线、常闭检线或自回答。

三、海湾GST-LD-8361输入/输出模块技术参数

型号 GST-LD-8361
输出方式 常开触点输出,支持脉冲方式、电平方式,脉冲启动时继电器吸合时间为10s
输出容量 DC30V/2A,正常时触点阻值为30kΩ,启动后闭合
工作状态指示功能 两个指示灯可以指示模块的正常、总线电压低、输入输出口故障以及输入反馈、输出启动等多种状态
外形尺寸 86mm×86mm×43mm(带底壳)
外壳防护等级 IP30

四、GST-LD-8361输入输出模块接线示意图

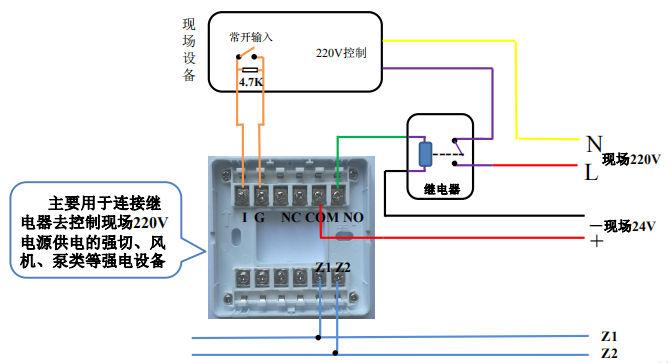

   GST-LD-8361模块采用控制继电器方式,输入端为无源常开触点的接线方法:

GST-LD-8361输入输出模块接线示意图

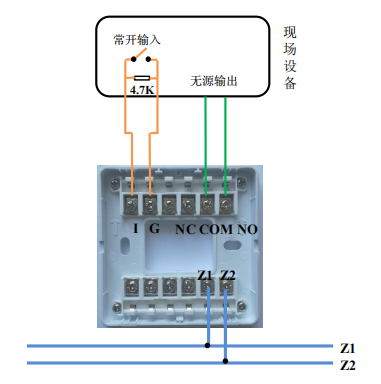

  海湾GST-LD-8361模块采用无源输出方式,输入端为无源常开触点的接线方法:

GST-LD-8361输入输出模块接线示意图
