通过集中火灾报警控制器、消防联动控制器判别现场消防设备的工作状态

设备信息查看分为设备查看、分类查看、分区查看三种方式。

如下图所示，下面介绍“设备查看”：

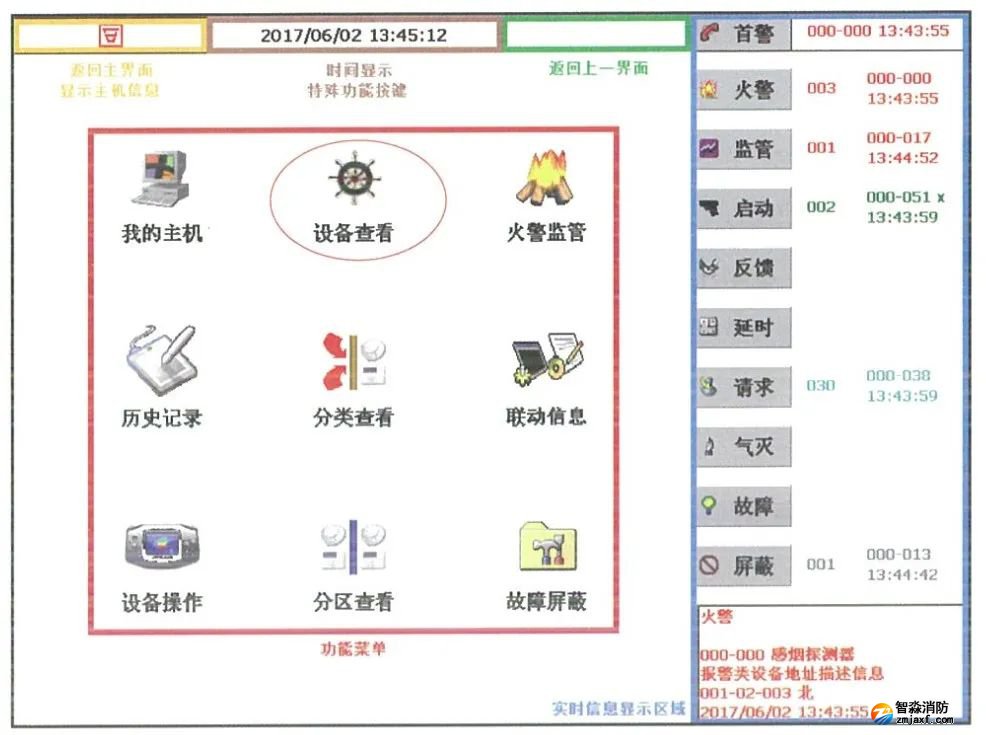

▲运行主界面

在运行主界面下，点击“设备查看”，进入“设备查看”界面，如下图所示：

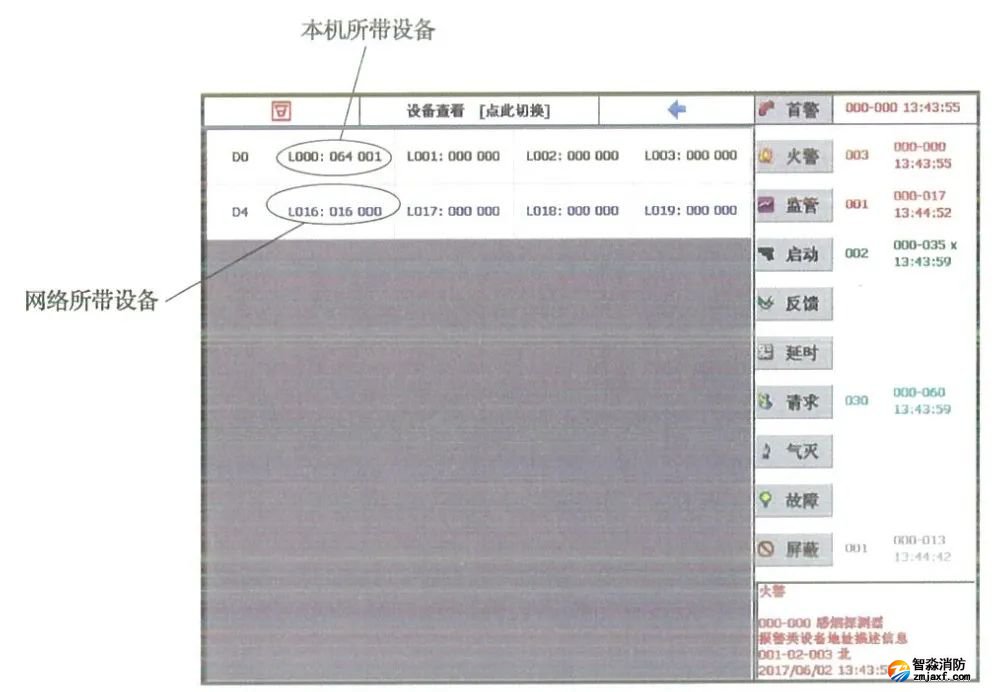

▲“设备查看”界面

查看系统中配置的所有设备，圈内黑色的条目为本机所带设备，蓝色的条目为网络上所带设备(如有网络设备连接)。

其中LXXX: YYY ZZZ，XXX表示回路号，YYY表示配置的设备数，ZZZ表示发生事件的设备数。如L000：064 001表示0回路，一共有64个配接设备，有1个设备发生事件。

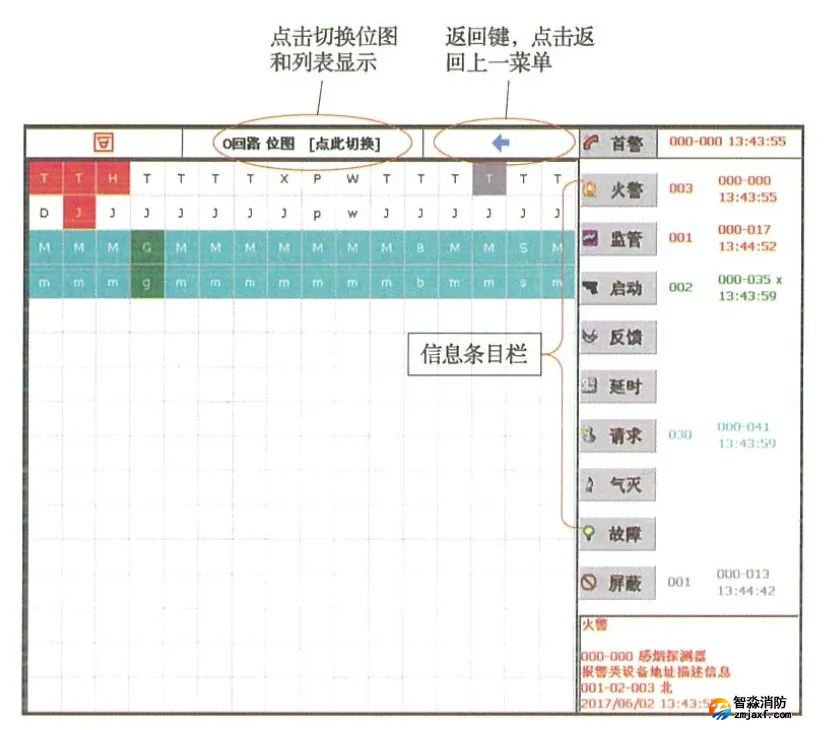

点击一个有负载的回路，出现回路配接设备的位图信息，如下图所示：

在位图显示方式下，T为报警类型，H为手动按钮，X为消火栓按钮，P为压力开关，W为水流指示器，D为楼层显示器，J为监管类型，p为监管压力开关，w为监管水流指示器，M为模块类型，G为气体灭火，B为消防广播，S为声光警报，m、g、b、s为对应的多线类型。

位图节点状态背景颜色对应屏幕右侧条目栏信息事件，如：红色代表火警状态，绿色代表启动状态，蓝色代表请求状态，灰色代表屏蔽状态等。

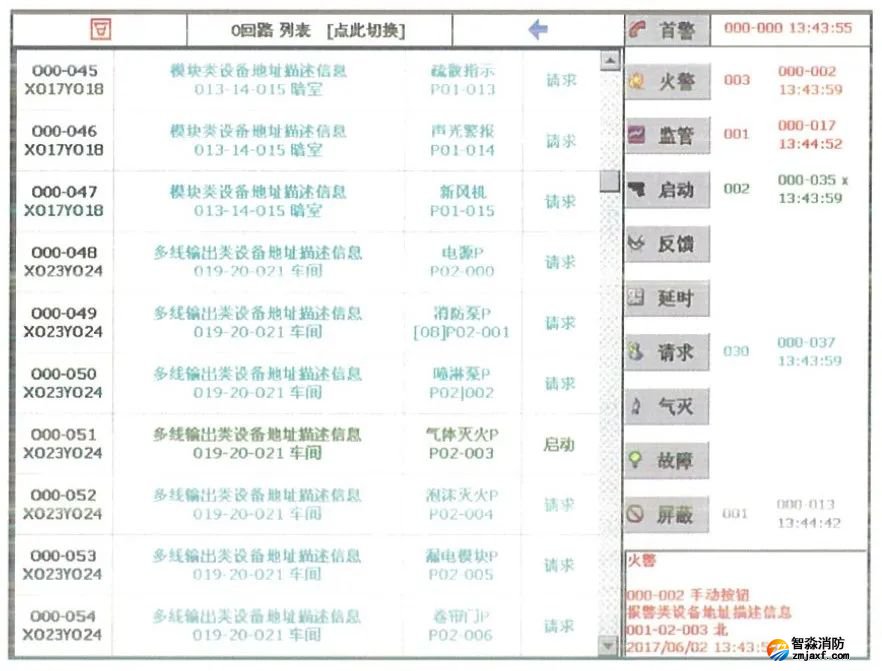

点击切换键，回路配接设备位图显示切換为列表显示，列表显示可以方便地查看每一个地址的详细信息，如下图所示：

第一列为回路-地址以及设备所在的X和Y分区，第二列为描述信息和楼层位置等信息，第三列为设备类型以及对应的盘号键值，第四列为当前状态。

无论是在位图显示还是列表显示下，点击相应的节点设备会显示设备的详细信息。此界面根据设备类型的不同显示信息和按键功能有所不同。

如位图显示下，点击模块(位图中“M”处)，控制器界面显示如下图所示：
