第一章 机房火灾危险主要因素

1.1网络机房消防现状
机房电气的消防安全，必须在设计时就要充分考虑，但是就目前机房建设而言，许多项目业主都以总包的形式包给专业的机房建设公司，合同中涵盖所有装修、主设备、软件以及消防设施，基本达到交钥匙工程，业主对消防的要求基本上是“消防部门验收过关，万事大吉！”，这种消防观念基本上是停留在被动消费层面，我国的消防管理力量与其它发达国家相比是非常薄弱的，消防部门不可能每个工程都监管的无懈可击。利润最大化驱使消防投入在总包合同中艰难前进，投资不足这只是其一；其二，机房主设备大多数是高精尖设备，但消防设施还停留在“通过验收就行！”的层面，使损失减少到最小可能是每个消防设计人员最想达到的设计境界，目前市场上的不少消防产品可以做到，但大家一提到此问题立刻出现一个问题：钱不够！；其三，机房建设公司在计算机和装修方面是很专业的，但对消防应用科学都很陌生，往往在估计投资时过于克扣，使得很多项目估价不足，机房建设公司应该与消防公司经常进行交流，并确定三到四家消防和作单位进行长期合作，这样一来可以降低造价而提高消防工程的性能。
1.2 造成火灾的大体原因
1.2.1电气线路短路、过载、接触电阻过大等引发火灾事故。
如：1995 广东汕头金砂邮电大楼的特大火灾，就是因电线老化、绝缘性能降低而短路引起的；2001海南省电信公司微波大楼火灾是因为电源接线端头接触电阻过大引起的；
1.2.2静电产生火灾。
通信设备的运行及工作人员所穿的衣服等都能产生静电。如果电信机房接地处理不当，产生的静电负荷不能很快导人大地而是越积越多，一旦形成高电位，就会发生静电导电现象，产生火花并引燃周围可燃物发生火灾；
1.2.3雷击等强电侵入导致火灾。
雷电放电时所产生的电效应，能产生高达数万伏、甚至数十万伏的冲击电压，足以烧毁电力线路和设备，引发绝缘击穿，发生短路引发火灾。雷电放电时所产生的热效应、静电感应以及电磁感应都可能引发火灾；
     1.2.4机房内设备长时间通电、设备故障引发火灾。
2000年5 月北京电信公司大兴县青云店支局传输机房操作终端因长时间运行，致使显示器自燃引发火灾，造成传输机房瘫痪，2 万部固定电话用户不能正常通信。由于电信机房的用电设备始终处于24 小时的工作状态，容易疲劳和老化。
    1.2.5使用可燃装修材料，尤其是空调隔热层和风管隔热材料容易被人们疏忽；
    1.2.6管理不善，杂乱堆放易燃物品或保养維修时引入易燃易爆的清洗溶剂；

第二章机房工组人员的消防意识

其实每个机房工程或多或少都安装了消防设施，而且也通过了消防部门的验收，但真正在发生火灾时能否起到作用，我想大多数机房工作人员心里都会打个疑问号。几年前，笔者曾经目睹过以下事情：工程顺利验收，消防主管部门也派了精兵强将对所用功能作了详细的测试，工程做的很完美，但此机房还未真正投入使用，应业主要求气体灭火的电磁执行暂时没有安装，消防培训工作进行了两天，可以说机房工作人员都会顺利操作所有消防设备。但在四个月以后售后人员去例行检查时发现电磁执行机构还在原位纹丝未动！此时机房已经投入运营两个多月，这种情况下消防设施实际成了摆设，若真发生火灾恐怕后果难以想象。到此，消防验收部门已经做到仁至义尽啦！他不可能对企业消防监管跟管小学生一样，事事操心，实际情况是不可能做到；施工单位也苦口婆心培训了，但也没接到业主任何询问的电话或信函。纵观此事，业主单位本身就消防意识极其淡薄，机房内当时接受培训的人员很多，但是自从验收结束后就没有人进入过消防设备间，对国家规定的一些使用和维护办法置若罔闻。
  提高消防安全意识，实际是为消防节省投资：投资最高技术最先进的消防设施＝细心维护尽职尽责＋一般性消防设施。


第三章机房气体灭火系统设计要求

3.1火灾探测方式的选择
目前在机房消防设计中一般都采用：吊顶内采用点型定温和点型感烟探测器，因为吊顶内一般都安装有照明设备，这些设备老化后也极易产生不安全因素；吊顶下也采用点型定温和点型感烟探测器。

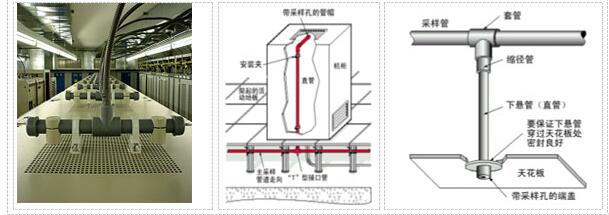

    从探测速度上来讲，上述方法并不是最理想的，机房内的工况也是非常复杂的，比如说地板内布置缆式线性感温探测器，因为此类探测器在地板内呈“S”状布置，探温点毕竟很稀疏，而地板内的大量缆线着火一般都有大量的烟雾发出，然后才会有足够温升去触动缆式线性感温探测器，探测速度始终不如人意。有人提出在地板内加装点型烟感，此种提法只能在地板内不进行通风的前提下提，而且要考虑烟感的安装位置，数量，要考虑探测器本身的厚度（烟气向上），而且要考虑烟感的误报警。最理想的办法是：探测烟雾采用主动吸气式感烟探测装置，并对通风口做重要监视；探温采用差定温缆式感温探测器，除对通讯电缆做“S”状布置外还应对通风口做同样重要的布置。对吊顶内和吊顶下采用点型感温感烟探测器同样存在与地板内相同的问题，最理想的办法是：吊顶内和吊顶下都采用吸气式感烟探测方式，要探测速度更快还可直接将吸气管深入到机柜内进行探测；吊顶内和吊顶下采用缆式线性探测首先美观问题就不好处理，所以此时在吊顶内和吊顶下安装点型定温比较切合实际，探测速度和确认火灾速度是最快的。
    从灭火药剂使用情况来看，及早发现火情后灭火器就可以灭掉，反而节省运行费用，也可将设备的损失降到最低；反之，火灾要形成到一定程度才能报警，此时有可能现场人员已经无法控制，灭火药剂最终肯定会喷掉，但火灾对机房设备的损失要大的多。
3.2消防灭火系统的选择

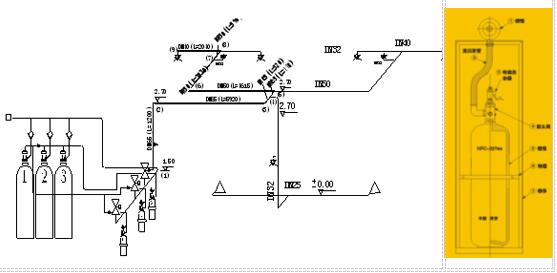

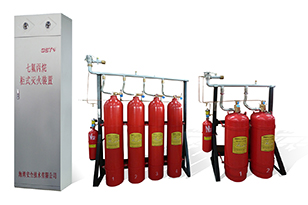

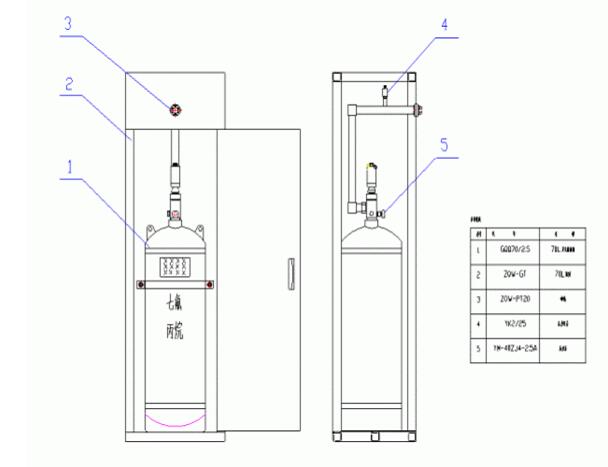

     机房灭火目前采用的灭火剂大多数还是选用七氟丙烷或混合气体，二氧化碳肯定是不合适，因为温降会对发热机器造成损坏。七氟丙烷在机房灭火中可以采用有管网全淹没灭火形式和无管网全淹没灭火形式，两种形式可在具体工程种进行投资比较后定出一种方式，问题不是很大；混合气体灭火系统在机房灭火中应用也非常多，大多数采用有管网灭火形式，因为同样大小的机房所用高压瓶数量七氟丙烷要比混合气体少一半左右，机房面积一般都很小，混合气体做无管网形式时无管网箱体数量比较多，再者，启动电流就是个问题。
3.3灭火剂储备存装置数量计算
  七氟丙烷灭火系统的规范中有明确规定，防护区内的灭火浓度应校核设计最高环境温度下的最大灭火浓度，并应符合以下规定：对于经常有人工作的防护区，防护区内最大浓度不应超过表6.0.1中的NOAEL值；对于经常无人工作的防护区，或平时虽有人工作但能保证在系统报警后最长30s延时结束前撤离的防护区，防护区内灭火剂最大浓度不宜超过表6.0.1中的LOAEL值。

七氟丙烷的生理毒性指标（V/V%）
灭火剂名称	NOAEL	LOAEL
七氟丙烷	9.0	10.5

 但通常好多工程设计中都将此问题忽略不计，原因有二：一，设计者不了解此问题；二，有意避开此问题，以求降低成本。然而此问题从安全角度考虑是非常重要的，本来设置灭火设施是为保证人们的生命安全和减少财产损失，若不考虑此问题相当于用钱引进了一个危险因素，对生命安全却有了威胁。
    通常有管网系统存在生理毒性指标核算，而无管网灭火系统可以不进行生理毒性指标核算，因为无管网本身就是按照实际用量储存灭火剂的。
3.4防火分割在消防设计过程中应该注意的若干问题

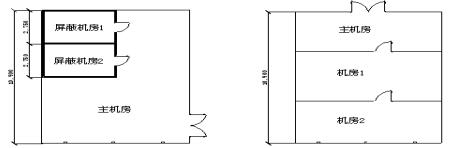

    每个气体灭火系统在设计之初都要先进行灭火分区划定，灭火分区划定的结果往往直接影响整个工程的造价，由于每个工程的实际使用工艺流程不尽相同，灭火分区的划定也五花八门，具体划分方法以以下实例举例：  如上图所述，两个屏蔽机房被套装在主机房内。灭火分区划分出现两种不同意见，一种意见是将三个房间划成一个区域采用全淹没单元独立系统进行灭火，也就是说三个区域中任何一个发生火灾时三个房间同时发出警报并同时喷放药剂；另外一种意见是将这三个房间当成三个独立的防火分区，采用一套组合分配全淹没灭火系统，任何一个房间发生火灾时三个房间同时报警，但系统只向发生火灾的区域喷放灭火药剂。前者意见使用药剂量要大于后者，三个房间实际被当作一个独立的灭火区对待，基本无太多异议，但投资相对后者要高；后者情况需要我们模拟火灾现场后再定，若机房1着火，全部房间报警，人员全部撤离，药剂只输送到机房1，若主机房发生火灾，全部房间报警，人员全部撤离，药剂只输送到主机房，基本无任何危险情况发生，警报区域和范围依照《火灾自动报警系统设计规范》4.2.1.1化为一个报警区域，灭火区域划分为三个独立的保护区，并按照气体保护区要求设置外开门及围护结构。所以后者方案从使用和投资方面讲更合理。
3.5空调通风系统对机房灭火区划分的影响

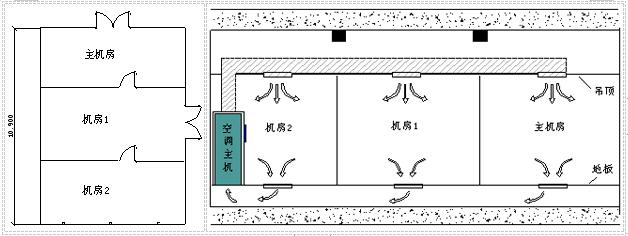

    如下图所示，若三个房间从吊顶到地板都采用独立的空调系统，那么将机房1和机房2划作一个区域或划为两个单独灭火区都是可行的。但如果采用一台精密空调为三个房间服务且为“上送风，地板下回风”方式这三个房间就必须划分成一个灭火区域，药剂储备应该是上者的3倍或1.5倍，对工程的投资影响是比较大的。除过灭火剂和喷放管道布置要作为一个保护区考虑外，探测范围也应该分块进行探测但还是一个探测区域，警报区域也应该按照一个区域来设置和联动。
3.6火警信号集中管理的必要性
    机房气体灭火系统一般要与大楼的总火灾报警系统（中控）进行通讯，气体灭火系统的控制器应该向中控提供火警、喷放、故障三种信号，以便中控对此区域有一定的了解。对在高层建筑内的气体灭火系统必须与中控有火警、喷放、故障三种信号通讯，而中控并不控制气体灭火系统，就算机房有人24小时值班也要与中控通讯，因为高层建筑消防他是一个整体系统，一旦某个部位发生火灾，大楼内相关的警报和应急措施都得启动，不通讯则此区域对于中控而言将成为一个“盲区”，“盲区”在高层建筑里面是不允许出现的。
    有些工程中机房的探测器本身就是利用中控的总线探测器，利用控制模块向灭火控制器传输报警状态信号。这样只能说是报警信号直接通讯，但机房发生火灾后到底启动没启动灭火设施中控就不得而知，所以还要进行喷放和故障状态通讯。
3.7手动启动按钮的唯一性

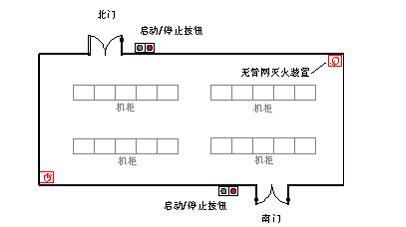

     在气体灭火系统的设计中经常会碰到一个保护区两个或两个以上的出口，一般在出口都会设置手动启动和停止按钮，然而这种方式从便捷层面上讲应该是反应速度最快的方式，但在火灾发生时有可能出现判断不通一的时候，例如以下情况很有可能就会耽误灭火时间，造成更大的设备损坏： 如右图，北门出口的人认为火灾已经无法控制而按下了启动按钮，然后匆忙离开了现场，而南门出口的人认为火势并不大，用灭火器应该可以扑灭，南门人按下了停止按钮，系统当然在延时喷放阶段停了下来。南门人经过一番努力后发现火势自己无法控制，然后在南门位置的按钮上连续两次按下启动按钮后，气体灭火系统启动并即刻灭掉了火灾。从北门启动按钮被按下到南门二次启动灭火系统间隔时间共2分钟，火灾状况下每一秒钟都很珍贵。火是被灭掉啦，但燃烧时间却被延长了2分钟。且不说设备损坏程度， 2分钟以前的火灾威胁和2分钟之后的火灾威胁出入很大，就火灾危险性而言就有天壤之别。这就是严重的耽误灭火事机并分化了人员力量。
若只在北门布置“启动/停止按钮”，那么这两个工作人员肯定会向同一个出口会合，即“北门”。此时两个人的判断会统一起来：一、火势无法控制，立即启动灭火系统；二、火势应该可以控制，两把灭火器同时工作。
  所以对灭火区域的手动启动、停止按钮的布置强调唯一性是有必要得，安装唯一启动装置也是切实可行的。
3.8警报装置的安装位置和数量
警报装置一般用警铃和声光报警器，一些机房气体灭火工程中将警铃和声光报警器安装在出口外，显然是警告外面的人员“机房内发生火灾”，而机房里面的人却不被警告，实际上防气指示灯的警告作用在重复设置。最理想的办法是：在机房内同时设置警铃和声光报警器，其中警铃是用来告知机房区域有火情，即两种探测器中一种已经动作，而声光报警器响时告知火灾已经被系统确认并且处在延时喷放阶段。在出口外并联一个警铃，里外同时响，并且在门外设置“放气指示灯”。这样一来即警告了机房内的人又警告了机房外的人，使得火情发展进度被准确认知，有利于整个机房的灭火和人员疏散工作。
  警报装置除了警铃和声光报警器外还有一个“放气指示灯”，“放气指示”在的一些厂家是从延时开始就常亮，一些厂家是确认气体喷射时才亮，此两种都没有明确“延时喷放”和“已经喷放”的状态，最合理的应该是“延时喷放”阶段闪亮，“已经喷放”后常亮。

第四章

4.1编制依据
4.1.1国家现行有关规范、技术规范
《建筑设计防火规范》GBJ16-87(2001年版)
《火灾自动报警系统设计规范》GB50116-98
《火灾自动报警系统施工及验收规范》GB50166-92
《气体灭火系统施工及验收规范》GB50263-2007
《建筑安装工程质量检验评定统一标准》GB50159-92
《建筑施工高处作业安全技术规范》JGJ80-91
《建筑电气工程施工质量验收规范》GB50303-2002
《建筑施工安全检查标准》JGJ59-99
《建筑机械使用安全技术规程》JGJ33-86
4.1.2有关的法律、法规及相关规定文件等。
4.2编制原则
4.2.1认真执行工程建设程序的原则
4.2.2项目排队、保证重点、统筹安排、保证施工进度的原则。
4.2.3遵循施工工艺及技术规律，合理安排施工程序和施工顺序的原则。
4.2.4采用平行流水、立体交叉作业的施工方式，运用网络计划跟踪技术进行动态管理，保证有节奏、均衡、连续施工的原则。
4.2.5科学地安排施工力量，保证各施工期的劳动力人数和工程施工的连续性。
4.2.6节约、合理地安排临设，合理储备物资，减少物资运输，科学的布置施工平面图。


第五章

5.1施工目标
我公司把“让顾客满意，建精品工程”作为本工程的施工总目标，严格遵守双方签订的施工合同，按照设计图纸要求，严格组织施工，让建设单位放心，以确保总目标的实现。
5.2施工技术方案
5.2.1施工技术措施
(1)、设备（进场）验收
进入施工现场的管材、产品要与设计规格型号、数量相符，具有合格证、使用说明，经检查验收合格后方可进场。材料进场后，要作防尘、防潮、防碰、防砸、防压等防护措施，妥善保管。
(2)施工准备
①气体灭火系统施工前应具备的技术资料：
§设计施工图，设计说明书，系统及其主要组件的使用、维护说明书。
(3)探测器的安装
探测器安装应在地面装修结束后进行，探测器的底座应固定可靠，其连接导线必需可靠压接或焊接,当采用焊接时，不得使用腐蚀性的助焊剂，外接导线应有0.15米的余量;探测器周围0.5米内,不应有遮挡物;探测器至空调送风口的水平距离不应小于1.5米,至多孔送风孔口的水平距离不应小于0.5米,安装完毕后的探测器应用探测器保护罩进行保护，待施工现场清场后，调试时方可取下保护罩。
(4)报警按钮的安装
报警按钮应安装在墙上距地面高度1.5米处，且应安装牢固不得倾斜；手动报警按钮外接导线应留有0.1米的余量，且在端部应有明显标志。
5.2.1.1联动调试
严格按照施工及验收规范的要求进行联动测试,对气体灭火系统的联动方式自动与手动等都应进行一一测试,合格写出调试报告,系统进入正常运行状态。
5.2.2 消防工程整体调试方案
由项目技术总负责人编制整体调试方案，提交业主及监理方认可后，组织各相关施工单位进行消防工程的整体调试。
按设计要求，对消防设备的各项联动功能逐一进行测试。
(1)火灾探测器按实际数量的10％进行试验。
(2)气体灭火系统的功能测试：
①人工启动和紧急切断试验3次；
②与固定灭火设备联动控制的其他设备试验3次；
5.3施工准备工作计划
主要劳动力、材料、施工及检测设备、仪器安排及进场计划
5.3.1施工准备工作计划
主要是技术准备，包括熟悉和审查施工图纸，地质资料调查，编制施工图预算和施工预算，编制施工组织设计。物资准备包括建筑材料准备，施工机具的准备并制定各种物资需要量计划及劳动组织，现场准备和部分外协工作。
5.3.2施工机具的进出场计划
在施工准备期间，配电箱、电源盘等小型机具进驻现场，管路预埋检查清理完后，万用表、接地电阻测试仪、检测工具箱等进入现场，小型机具由项目部根据施工进度需要进行组织协调。
5.3.3原材料进出场计划
本工程进场后，电线、金属软管等材料进入现场；绝缘测试合格后，施工现场清理干净后，探测器、报警按钮、等陆续进入现场，气溶胶灭火装置最后进入施工现场。
5.3.4劳动力计划
本工程在保证工期、保证质量的前提下，计划用技术素质高、能在各个施工期间保证正常施工的我公司专业班组及配属的劳务施工队伍。
5.4初步交货进度计划
施工顺序与施工配合、安装施工进度计划及保证措施
5.5工程质量保证措施
按照本工程招标文件的要求及我公司的实力，我们确保该工程达到优良标准，为保证本工程质量目标的实现，特制定如下措施。
质量保证体系
为保证工程质量，建立严格的质量管理体系，公司设立工程质量检查小组，定期和不定期到工地现场进行质量检查。项目部成立质量领导小组，项目技术负责人任组长，各工种负责人任成员，配备专职质检员，实行质量层层负责制，做到领导有布置，操作前有交代，操作中有检查，每道工序有自检、互检、验收评定，形成齐抓共管、严格把关，一着不让这样一管理网络。

第六章

6.1热气溶胶灭火装置 6.1.1 技术参数
S型气溶胶浸渍时间：≥10min
灭火时间：≤30s
喷射时间：≤120s，喷射滞后时间 ：≤5s
工作环境温度范围：-20℃～55℃
工作环境相对湿度：不大于95%
启动电流：1A，启动电压：DC 24V
最小启动电流：250mA  5ms
最大安全电流：150mA  5min
多台联动方式：串联方式
灭火剂存储年限：7年
6.1.2．技术要求
a.启动方式；自动、手动（紧急启停按钮）。
b.产品通过国家消防安全强制检测中心检测。、
c.制造商不带气体灭火控制器及报警装置、烟感、温感。
6.1.3 热气溶胶灭火系统装置主要产品性能
a．灭火装置启动灭火时，产生大量气溶胶（烟雾），抑制火灾的燃烧反应达到灭火的目的；
b．灭火装置启动后产生的气溶胶（烟雾）无毒、无公害、无腐蚀、不损耗大气臭氧层；
c．灭火装置与火灾报警控制器组网可实现高速、高效、全方面灭火，具有自动探测、自动报警、自动启动和手动启动的综合功能，对无人条件下的火灾和消防人员难以达到部位火灾的灭火具有独特的优势；
d．可多具联网，电线连接，保护空间不受线路长短影响；
e．系统无管网、无压力容器驱动装置、阀门、管道等，可节约使用面积及工程费用；
f．灭火装置是固体存放无泄漏，在常压下工作，安全可靠、储运方便。
6.1.3 热气溶胶灭火系统应用范围
1．可应用于扑救下列形式火灾:
a: 变（配）电站（房）、电气控制室、发电机房、电缆夹层、电缆井、电缆沟、电子计算机房、通讯机房等场所的火灾；
b: 生产、使用或贮存柴油（—35号柴油除外）、重油、变压器油、润滑油、动、植物油等各种丙类可燃烧液体的场所的火灾；
c: 生产、使用或贮存可燃烧固体物质的场所的可燃烧固体物质的表面火灾。
6.1.4 使用维护说明以及设备外形图
1使用、操作注意事项：
a、QYS灭火装置安装使用前应仔细阅读使用说明书；
b、每台QYS灭火装置附使用说明书一份，产品合格证一张；
c、灭火装置的安装、验收和维护由于公司培训的专业人员或当地供应商的专业人员进行；装置在安装工程全面验收合格前，严禁将任何外接组合柜线路与本灭火装置连接，验收合格后，在未连接本灭火装置启动信号①、②或者组合柜下柜箱的①、③之前必须确保无启动信号的外线连接该装置，启动①、②或者组合柜下柜箱的①、③信号外线输出应符合负载小于150mA安全电流后方可连接；
d、安装后得随意移动，严禁拆散；
e、发现火灾、人员立即撤离现场，撤离时应关好门窗，形成相对封闭空间，保证灭火效果；在实施完气溶胶扑灭火灾后，应对防护区做好通风换气工作，并及时做好现场清理、设备清理、恢复等工作，保证设备正常运行；
f、装置有效期7年（见产品铭牌）。超过有效期后，由使用单位与厂家或供应商联系更换。
6.1.5 热气溶胶灭火系统装置安装
a. 灭火装置的安装、验收和维护由于公司培训的专业人员或当地消防工程公司进行。
b. 灭火装置防护区的工程设计、安装和验收应符合国标50370-2005热气溶胶预制灭火系统设计规范要求。当灭火装置和火灾报警系统及其他消防控制系统联网时，还应符合GB50166《火灾自动报警系统施工及验收规范》的规定。
c. 灭火装置安装的正前方0.5米内不允许有任何障碍，其安装不受位置高低的影响，就地摆放时，宜靠墙壁。
d. 灭火装置不宜安装下列位置：
①：临近明水，火源处；
②：临近进风，排风口，门窗及其他开口处；
③：容易被雨淋，水浇，水淹处；
④：疏散通道；
⑤：经常受振动、冲击、有腐蚀处。
e．地下防护和无窗或固定窗户的底墒防护区，应有机械排风装置。
f. 防护区不宜开口，如必须开口时，应设置自动关闭装置。有困难时，应考虑开口流失补偿，加大灭火剂用量给予补偿。
g. 同一防护区的灭火装置应同时启动。
i．安装前，应由专业安装维护人员检查火灾探测器、火灾自动报警控制器、线路等是否完好；并将火灾探测器与火灾自动报警接好，模拟火灾探测器所需烟的浓度和温度，测试负载输出、报警等正常后方能安装。（注意：安装工程全面验收合格后，在未连接本灭火装置启动信号①、②或者组合柜下柜箱的①、③之前必须确保无启动信号的外线连接该装置启动①、②或者组合柜下柜箱的①、③信号线输出应符合负载小于150mA安全电流后方可连接）



j．灭火装置接线图：


6.1.6 热气溶胶灭火系统操作说明
在每个防区内，火灾探测由若干个烟感、温感探测器完成。当防护区火灾自动报警控制器收到烟感、温感任何一种火灾信号后，经火灾自动报警控制CPU运算判断后，首先发出火灾预警信号，另一方面输出即时启动信号关闭空调或自动放下防火卷帘；同时输出延时30S的启动信号自动启动灭火装置进行灭火。启动后，灭火装置将释放信号反馈给报警控制器，点亮释放显示灯，提示人们切勿进入火灾防区。
手动控制盒，供紧急情况下，启动或停止灭火装置时使用，无论火灾自动报警控制器处在自动或手动方式，按此开头（击碎玻璃按下）即可紧急启动灭火装置。

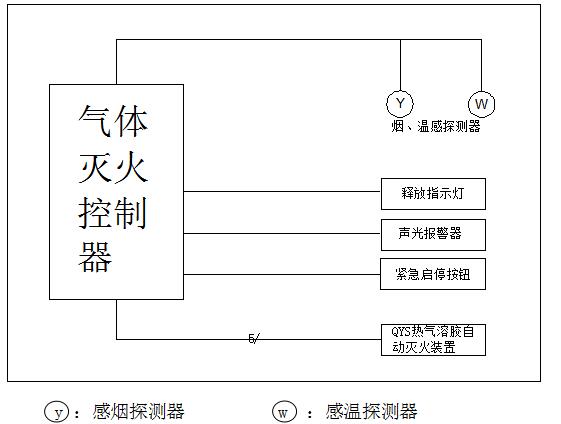

基础管接线路图和电仪控制原理图
接线路图和控制原理图

     y ：感烟探测器          w  ：感温探测器
说明：灭火系统各组成部分及设备的不带电外壳，应可靠接地，并应考虑防雷击感应电流干扰灭火系统的措施。如温感、烟感探测器接线，灭火装置的启动线，采用双绞线，或双芯金属屏蔽线的。
6.2 气体灭火控制装置



[产品名称]	报警灭火控制盘
[产品描述]	它是一种火灾自动报警、气体灭火控制设备，通过手动或自动方式启动灭火装置，能实现火灾自动报警信号联动气体灭火执行机构的作用。它主要应用在计算机房、档案馆等需重点防火的场所，和火灾报警控制器联网使用。
[技术参数]	工作电压：DC24V 灭火分区：一个分区 延迟时间：0~63秒可调 线 制： 每个区四总线 工作电流：静态<20mA;启动电流<2A 环境条件：温度 0℃～＋50℃； 湿度 ≤92% 通讯标准：RS485 结构形式：入柜式; 3U
[相关产品]	火灾报警探测器、XA-YKS4132急启急停按钮、XK-YKS4312启动检测模块


我公司对本工程确定的质量目标为：确保工程达到优良标准。








第七章 主要设备报价表





7.1报价方案1（气溶胶气体灭火设备）

气体灭火报警及气溶胶灭火装置产品报价表
序号	产品名称	单位	单价	数量	总价
1	气体灭火控制装置	台		1
2	光电感烟火灾探测器	套		3
3	感温火灾探测器	套		6
4	喷洒模块	只		1
5	输入输出模块	只		1
6	火灾声和光警报器	只		1
7	紧急启停按钮	只		1
8	放气指示灯	只		1
9	气溶胶灭火装置	台		2
	合计F1
	安装调试费F2	F1*10%
	总计	F1+F2




7.2 报价方案2（七氯丙烷设备）

序号	产品名称	单位	单价	数量	总价
1	七氯丙烷灭火控制器	台		1
2	灭火剂	公斤		140
3	钢瓶	套		2
4	火灾报警控制器	台		1
5	气体灭火控制器	台		1
6	感温火灾探测器	套		2
7	光电感烟火灾探测器	套		2
8	手动报警按钮	套		1
9	火灾声和光警报器	只		2
10	紧急启停按钮	只		2
11	放气指示灯	只		2
合计（含运费、施工安装调试费、发票）





机房现在存在问题；
第一、服务器机柜距离灯太近，消防规定应该在50cm以上。
第二、机房现用的是二氧化碳灭火器，不符合消防规定要求。
第三、烟感距离机柜太近，在有条件下再增加一个温感（现有为烟感）。

方案一；
优点：成本费用低，安装简单。
缺点：不能灵活独立使用，与现在喷淋系统存在冲突，可扩展性低，不能安装气体灭火附属设备。

方案二；

优点：独立安装，报警灵敏，及时启动气体灭火系统，起到安全灭火目的，可增容性强。
缺点：成本费用高，需要三个工作日完成。





一、灭火剂种类选择
在经常有人员工作的防护区，选用气溶胶灭火系统。
气溶胶灭火剂技术指标：

性能	技术指标
纯度	≥99.6%
酸度	≤3ppm
水含量	≤10ppm
不挥残留物	≤0.01%

二、规范和标准

气体灭火系统的设计、安装及验收，主要依据以下的规范及标准：
1、 《气体灭火系统设计规范》GB50370-2005
2、 《柜式气体灭火装置》GB16670-2006
3、 《建筑设计防火规范》 GBJ16-87
4、 《洁净气体灭火系统标准》NFPA2001
5、 《气体灭火系统施工及验收规范》GB50263-97
6、 《火灾自动报警系统设计规范》 GB50116-98
7、  客户提供的有关图纸和技术资料。

三、设备运行的环境条件

3.1  环境温度：0℃～50℃
3.2  相对湿度：5%～95%

四、系统功能

4．1系统的灭火过程

发生火灾时，当一路探测器报警后，设在该防护区域内的警铃动作；两路探测器都报警后，设在该防护区域内外的蜂鸣器及闪灯动作；系统进入延时阶段，控制盘完成相关设备的联动控制。经过延时后，控制盘输出24V直流信号电源启动储气瓶组上的电磁阀，打开储气瓶组释放灭火剂气体，灭火剂沿喷射短管和喷头输送到防护区域灭火。
如值班人员先于火灾探测系统发现火情，当用手提式灭火器或其它移动式灭火设备无法扑灭火灾时，可直接手动启动来灭火。如发现是系统误动作，或确有火灾发生但仅使用手提式灭火器和其它移动式灭火设备即可扑灭火灾，可按下设在防护区域门外的紧急止喷按钮，可以使系统暂时停止释放药剂。如需继续开启气体灭火系统，则只需松开紧急停止开关即可。

4．2系统的控制方式

系统具有自动控制、手动控制和机械应急操作三种控制启动方式。
4.2.1  自动控制方式
当防护区长期无人值班或很少有人出入时，应将火灾报警控制器上的控制方式选择键置于“自动”位置，同时将防护区门外的手动自动转换开关置于“自动”状态。此时控制系统处于自动工作状态，当防护区发生火灾时，气体灭火系统自动完成防护区内的火灾报测、报警联动控制及喷气灭火整个过程。防护区内的单一探测回路探测火灾信号后，控制盘启动设在该防护区内的警铃。同时向FAS系统提供火灾预报警信号。同一防护区内的两个回路都探测到火灾信号后，控制盘启动设在该防护区域内外的声光报警器，经过30秒延时后，火灾报警控制器输出24V直流电，启动灭火系统。灭火剂经喷射短管和喷头释放到防护区，控制面板喷放指示灯亮，同时报警控制器接收压力讯号器反馈信号，开启防护区内门灯，避免人员进入，直至确认火灾已经扑灭。
设置于防护区门外的手动自动转换开关应具有较强的抗冲击能力，且应采取有效防止误操作的措施。在系统处于自动工作状态下，当报警系统误报警进入延时时间时，手动自动转换开关应能停止系统喷放灭火药剂。
4.2.2  手动控制方式
当防护区经常有人工作时且有人值班的情况下，为了防止系统误动作，应将火灾报警控制器上的控制方式选择键置于“手动”位置，并将防护区门外的手动自动转换开关置于“手动”状态。此时系统处于手动控制状态。当防护区发生火灾时，火灾探测器将探测到的火灾信号输送给控制器，控制器立即发出声、光报警信号，同时发出联动信号，但不会输出启动灭火系统信号，此时需要经值班人员确认火灾后，按下控制器上相对应防护区的紧急启动按钮，即可按预先设定的程序启动灭火系统，释放七氟丙烷气体进行灭火。这种手动控制，实际上还是通过电气方式的手动控制。手动启动后，系统将不经过延时而被直接启动，释放灭火剂。
4.2.3  应急机械手动控制方式
4.2.4 在发现火灾后，系统自动、手动两种启动方式均失灵的情况下，可直接手动启动储气瓶内实行应急机械手动控制方式，人为开启启动装置，进行灭火。

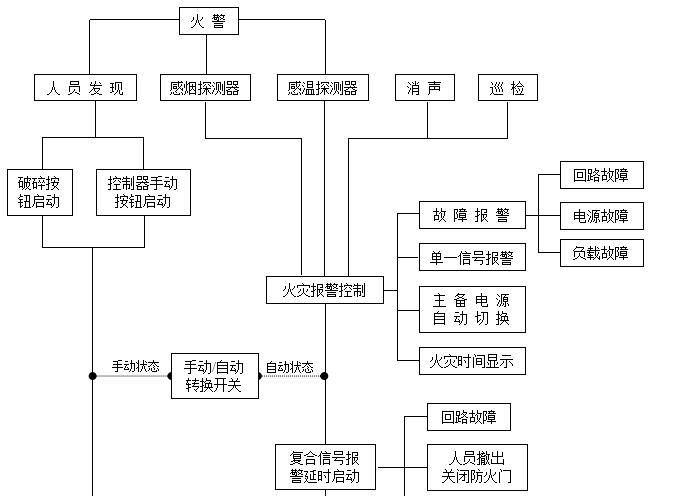

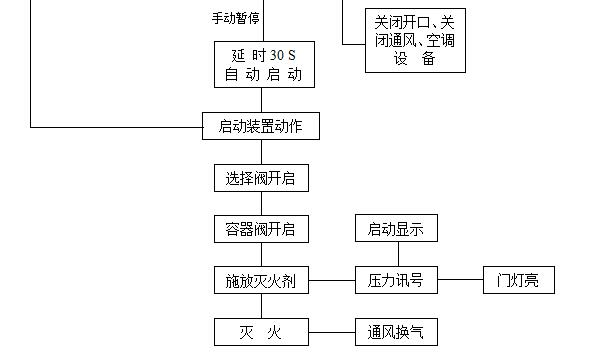

4.2.5 自动灭火系统的控制程序

五、气体灭火及消防控制设备主要技术参数

● JTY-GD-G3型点型光电感烟火灾探测器

JTY-GD-G3型点型光电感烟火灾探测器采用无极性信号二总线技术，可与各类火灾报警控制器配合使用。本探测器主要具有以下特点：
（1）内置带A/D转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；
（2）采用电子编码方式，现场编码简单、方便；
（3）采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况；
（4）底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏；
（5）专利产品，专利号为ZL99311724.4。
主要技术指标如下：
（1）工作电压：总线24V
（2）监视电流≤0.6mA
（3）报警电流≤1.8mA
（4）报警确认灯：红色，巡检时闪烁，报警时常亮
（5）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（6）编码方式：十进制电子编码
（7）外壳防护等级：IP23
（8）外形尺寸：
直径：100mm，高：56mm(带底座)
JTY-GD-G3型点型光电感烟火灾探测器符合国家标准GB 4715-2005《点型感烟火灾探测器》。
此产品已获得：CCC认证、检验报告、英国LPCB认证、美国UL认证、欧盟CE认证、中国船级社发放的船用产品型式认可证书。

● JTW-ZCD-G3N型点型差定温火灾探测器

JTW-ZCD-G3N型点型感温火灾探测器采用无极性信号二总线技术，可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。本探测器具有以下特点：
（1）结构新颖、外形美观、性能稳定可靠；
（2）采用带A/D转换的单片机，实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况；
（3）地址编码由电子编码器直接写入，工程调试简便可靠；
（4）专利产品，专利号为ZL99311722.8。
主要技术指标如下：
（1）探测器类别：A1R
（2）工作电压：总线24V
（3）监视电流≤0.6mA
（4）报警电流≤1.8mA
（5）报警确认灯：红色，巡检时闪烁，报警时常亮
（6）使用环境：
温度：-10℃～+50℃
  相对湿度≤95%，不结露
（7）编码方式：十进制电子编码
（8）外壳防护等级：IP33
（9）外形尺寸：
直径：100mm，高：58mm(带底座)
JTW-ZCD-G3N型点型差定温火灾探测器符合国家标准GB 4716-2005《点型感温火灾探测器》。
此产品已获得：CCC认证、检验报告、英国LPCB认证、美国UL认证、欧盟CE认证、中国船级社发放的船用产品型式认可证书。

● GST-LD-8301型输入/输出模块
GST-LD-8301型输入/输出模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。
本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。本模块具有输入、输出具有检线功能。应当注意的是，不应将模块触点直接接入交流控制回路，以防强交流干扰信号损坏模块或控制设备。
主要技术指标如下：
（1）工作电压：
总线电压：总线24V
电源电压：DC24V
（2）监视电流：
总线电流≤1mA
电源电流≤5mA
（3）动作电流：
总线电流≤3mA
电源电流≤20mA
（4）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接
（5）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V～48V直流或交流
（6）有源输出容量：DC24V/1A
（7）输出控制方式：脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）
（8）出厂设置：常开检线输入、有源输出方式
（9）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（10）外壳防护等级：IP30
（11）外形尺寸：
86mm×86mm×43mm（带底壳）
GST-LD-8301型输入/输出模块符合国家标准GB 16806-2006《消防联动控制系统》。
此产品已获得：CCC认证、检验报告、英国LPCB认证、欧盟CE认证。

● HX-100B火灾声光警报器

火灾声光警报器是一种安装在现场的声光报警设备，当现场发生火灾并确认后，安装在现场的火灾声光警报器可由消防控制中心的火灾报警控制器启动，发出强烈的声光报警信号，以达到提醒现场人员注意的目的。
HX-100B型火灾声光警报器为编码型警报器，可直接接入火灾报警控制器的信号二总线（需由电源系统提供二根DC24V电源线）。
主要技术指标如下：
（1）工作电压：
信号总线电压：24V       允许范围：16V～28V
电源总线电压：DC24V     允许范围：DC20V～DC28V
（2）工作电流：
总线监视电流≤0.8mA      总线启动电流≤6.0mA
电源监视电流≤10mA       电源动作电流≤160mA
（3）线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
（4）声压级≥85dB（正前方3m水平处（A计权））
（5）使用环境：
温度：-10℃～+50℃
相对湿度≤95%，不结露
（6）外壳防护等级：IP43
（7）外形尺寸：
90mm×144mm×57mm（带底壳）
HX-100B火灾声光警报器符合国家标准GA385-2002《火灾声和/或光警报器》。
此产品已获得：国家消防电子产品质量监督检验中心签发的型式检验报告、中国船级社发放的船用产品型式认可证书。

气体灭火控制系统

● GST-QKP01型气体灭火控制器/火灾报警控制器
GST-QKP01气体灭火控制器 /火灾报警控制器（简称为GST-QKP01）是为适应工程设计的需要而开发的。GST-QKP01具有火灾探测报警和气体灭火控制双重功能，可配接各种编码火灾探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块，实现1个防火区的火灾报警和气体灭火控制。
GST-QKP01满足GB 4717-2005 《火灾报警控制器》和GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求，为室内使用设备。GST-QKP01具有以下特点：
（1）配置灵活、可靠性高
（2）功能强、控制方式灵活
（3）窗口化、汉字菜单式显示界面
（4）模块式开关电源
GST-QKP01并且具有火灾探测及报警功能；能控制实现气体灭火设备的启动喷洒；GST-QKP01收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间；并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能；延时启动的延时时间在0～30秒连续可调；具有停动功能；具有手自动转换功能；自身带有备电，在主电缺失时可自动进入备电运行状态，能给备电充电并有备电保护功能；具有信息记录、查询功能，可保存最后的999条记录。
主要技术指标如下：
（1）工作电压：交流AC220V  50/60Hz ，允许电压变化范围 AC187V～AC242V；
（2）功耗：监视状态功耗≤20W；最大功耗≤120W；
（3）备用电源：2个DC12V/7Ah密封铅电池；
（4）气体喷洒输出：DC24V/2A，脉冲方式/持续方式，可调；
（5）辅助24V电源输出：最大0.6A；
（6）电池充电电流：最大300mA；
（7）液晶屏规格：128×64点，可同屏显示32个汉字信息；
（8）容量
可带1个区的气体灭火设备，实现对1个防护区的保护。其中所带设备及数量如下：
电磁阀：1个，额定电压DC24V,最大电流2A；
压力开关：1个，常开触点，动作时闭合；
区域讯响器：1～5个，编码地址范围1～10；
气体喷洒指示灯：1～5个，编码地址范围11～20；
紧急启/停按钮和手自动转换开关：共1～10个，编码地址范围21～30；
输出模块：1～3个，编码地址范围31～40；
点型感烟探测器：1～10个，编码地址范围41～50；
其它探测器（如感温、火焰等）：1～10个，编码地址范围51～60；
手动报警按钮：1～10个，编码地址范围61～70；
声光警报器：1～2个，非编码。
（9）线制

线制	连接线	距离	负载或连接设备
通信总线24V	≥1.0 mm2双绞线	＜0.5km	总线设备
电源线DC24V	1.0~2.0mm2RV线	＜0.5km	小于0.6A
RS-485 总线	≥1.0mm2 双绞线 或屏蔽线	＜1.2km	区域或集中控制器
其它线	1.0~2.0mm2RV线	＜0.5km

（10）使用环境
工作温度：-10℃~50℃
相对湿度≤95%，不凝露
（11）外形尺寸：长413mm×宽330mm×厚97mm。
（12）壁挂安装于防护区门口，支持上进线方式。
GST-QKP01型气体灭火控制器 /火灾报警控制器符合国家标准GB 4717-2005《火灾报警控制器》、GB 16806-2006《消防联动控制系统》。
此产品已获得：CCC认证、检验报告。

● GST-LD-8317型气体喷洒指示灯
GST-LD-8317气体喷洒指示灯是气体灭火系统的配套产品，通常安装在被保护场所的入口处。当气体喷洒后，气体灭火控制器（以下简称控制器）将启动喷洒灯发出灯光指示，提醒人员注意并采取相应的措施。本喷洒灯为编码型，可与公司气体灭火系统控制器配套使用。
气体喷洒指示灯与控制器进行通信采用数字信号，工作稳定可靠，对电磁干扰有良好的抑制能力；地址码为电子编码，可由电子编码器事先写入，也可由控制器直接改写，工程调试简便。
主要技术指标如下：
（1）工作电压：
信号总线电压：24V     允许范围：16V～28V
电源总线电压：DC24V   允许范围：DC20V～DC28V
（2）工作电流：
信号总线监视电流≤3mA           电源总线监视电流≤2mA
信号总线动作电流≤4mA           电源总线动作电流≤25mA
（3）闪光频率：每分钟闪亮60±6次
（4）编码方式：电子编码方式，编码范围可在11～20之间任意设定
（5）线制：与气体灭火控制器采用四线连接。其中两线接总线，无极性；
另外两线接电源DC24V，无极性
（6）使用环境：
温    度：-10℃～+50℃
相对湿度≤95%，不凝露
（7）外形尺寸：315.5mm×113.5mm×39.4mm（带底
