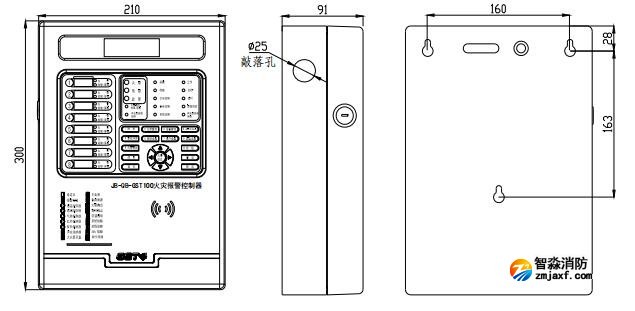

本文介绍的是海湾GST100型火灾报警控制器接线图。

说明：系统主要由海湾消防设备：报警控制器、感烟探测器、感温探测器、手动报警按钮、声光警报器组成。　

　　火灾报警控制器接线图中接线与布线要求如图所示：

火灾报警控制器接线图　

　　接线说明：

　　探测器接信号二总线，接底座任意一对对角。

　　布线要求

　　电源线：

　　导线类型：铜芯聚氯乙烯绝缘阻燃电线BV-2*2.5，平面线芯截面积≥2.5mm2；竖井线芯截面积≥4.0mm2

　　信号线：

　　导线类型：多股铜芯绝缘双绞型双色阻燃软导线RVS-2*1.0平面线芯截面积≥1.0mm2；竖井线芯截面积≥2.5mm2

　　以上为笔者对火灾报警控制器接线图海湾品牌的简单介绍，仅供参考。
