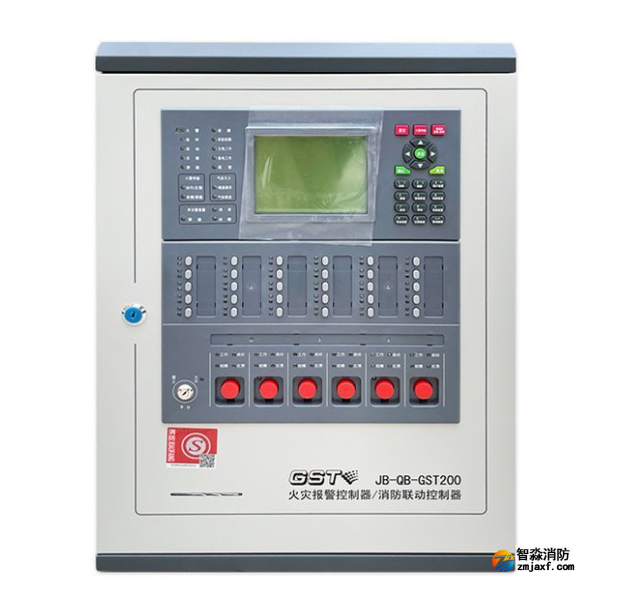

在现代消防报警系统中，火灾控制器（常称火灾报警控制器，Fire Alarm Control Panel，FACP）与图文显示（Graphical/Alphanumeric Display）之间的联动与信息显示至关重要。火灾控制器负责接收各类探测器、手动报警按钮、模块与执行器的状态并进行报警处理、联动控制和故障管理；图文显示则以直观的文本、图形或楼层平面图形式向值班人员展示报警位置、报警类型、故障信息、系统状态以及联动动作，辅助决策与处置。

一、系统构成与功能定位

火灾控制器的功能定位

• 信号采集：接收各种感烟、感温、复合探测器的报警与故障信号；接收手报按钮及输入模块的信号。

• 报警处理：按预设的报警等级进行本地声光报警、输出联动指令并上报消防监控中心。

• 联动控制：触发声光报警器、排烟、防火门控制、消防电梯、风机控制、广播疏散等。

• 通信接口：提供与上位系统（如楼宇自控、消防联动系统、中心监控）与图文显示器的多种通信接口（RS‑485、以太网、USB、CAN、专有总线等）。

• 记录与存档：事件记录、报表生成、系统日志、历史曲线等。

图文显示的功能定位

• 报警显示：实时显示报警点位、报警类别、时间、联动动作。

• 图形定位：楼层平面图/区域图上以图形化方式标注报警点，直观指示火警位置与蔓延方向。

• 操作面板：提供确认、复位、布撤防、旁路、故障排查等交互操作（受权限控制）。

• 联动可视化：显示当前联动执行状态，如阀门/风机是否断开、门禁是否释放等。

• 通讯与权限：支持多台显示终端联网、多用户分级权限与日志记录。

二、通信协议与接口选择

常见通信接口类型

• RS-485（Modbus RTU/ASCII或厂家专有协议）：抗干扰能力好、布线简单、常用于短距离多点连接。

• TCP/IP（以太网）：带宽大、支持远程监控与跨网段传输，便于集中管理。

• 串行（RS-232）：点对点短距离配置或调试使用。

• 专用总线：厂商自定义，用于复杂功能与高可靠性需求。
  选择接口时应考虑距离、节点数量、实时性、现有楼宇网络与安全要求。

通信协议

• 标准协议：如Modbus、BACnet等，便于与楼宇自动化系统（BMS）集成；若控制器支持这些协议，图文显示或上位监控软件可通过标准协议直接读写寄存器或对象。

• 厂家协议：很多海湾消防系统采用厂家专有协议，提供完整的点位映射、事件结构与命令集，图文显示需使用兼容的驱动或SDK。
  在项目实施中应优先确认控制器支持的协议，并确保图文显示端具备相应协议栈或驱动。

三、物理连接与布线规范

布线拓扑

• 总线型（多节点并联）：常见于RS‑485，主控制器与多个显示器或子站串联连接，末端需接终端电阻以防反射。

• 星型/树型（以太网）：以交换机为中心，控制器和图文显示器各自连接到交换机，适合楼宇网布线。

布线规范与接地

• 屏蔽双绞线推荐用于RS‑485或数据通信，屏蔽层需在一端可靠接地以减少地环路噪声。

• 电源与信号线分开敷设，避免强电干扰；若必须交叉，尽量以垂直方式交叉。

• 对于以太网传输，使用工业级交换机并考虑VLAN与网络隔离，保证消防通信的可靠性与安全性。

终端与防雷

• 对于室外或长距离布线，采取中继、光纤收发器或防雷器件，降低雷击风险。

• RS‑485线路末端添加终端电阻（通常120Ω），并在物理层正确配置偏置电阻以稳定总线。

四、地址分配与点位映射

点位地址规划

• 每个探测器、模块应有唯一地址，地址规划需与图文显示及上位系统一致，通常按楼层、区域、回路编号规则分配便于维护。

• 推荐建立点位表（Excel/数据库），记录设备编号、地址、位置说明、类型、安装时间与维护记录。

平面图与点位映射

• 在图文显示系统中将控制器上的地址映射至楼层平面图上的具体坐标点，确保点击图上点能显示对应探测器的详细信息（类型、状态、历史事件）。

• 使用分层管理：楼栋→楼层→防火分区→房间→设备，便于检索与定位。

五、配置、调试与联动定义

参数配置

• 在控制器中配置每个点的类型、报警等级、延时、联动输出与旁路权限等。

• 在图文显示端配置通信参数（波特率、地址、IP、端口）、刷新周期与事件过滤规则。

联动矩阵定义

• 明确火警触发时各类联动动作（声光器、排烟、闭门、启动排风/排烟风机、联动广播等）的优先级与保持时长。

• 在控制器中实现联动逻辑并在图文显示中可视化展示已触发的联动动作及其执行状态。

调试步骤

• 基本通信测试：ping（以太网）或在串口监控工具中查看数据流，确认连接正常。

• 点位逐个核对：人工触发或模拟触发探测器，检查图文显示中报警位置与信息是否准确。

• 联动测试：逐项验证联动输出实际动作并记录执行结果；确认复位、旁路与确认操作在图文显示与控制器之间同步。

• 审核日志与历史记录：确认事件记录的完整性、时间同步（NTP/本地时钟）与存档策略。

六、权限管理与操作流程

用户权限分级

• 设置操作员、主管、工程师、管理员等不同级别权限，限制高风险操作（如解除联动、旁路、复位）仅由授权人员执行。

• 操作需留痕：每项关键操作在图文显示系统和控制器中均记录操作者、时间与操作内容。

报警处置流程

• 明确值班人员的标准操作程序（SOP）：接警→确认位置→派人核实→执行联动→通知应急组→记录处理结果。

• 图文显示应提供应急联系人信息、最近消防水源、疏散路线等辅助资料。

七、常见问题与排障建议

通信中断

• 检查物理连接、终端电阻与接地，确认交换机/串口设备正常；查看故障指示灯与诊断日志。

点位错位或显示不一致

• 核对地址映射表，确认控制器中设备地址与图文显示端配置一致；检查是否存在地址冲突或重复。

报警误报或不复位

• 检查探测器污染、环境因素（温度、湿度）与安装位置；确认复位命令是否正确通过通信链路发送并被控制器接受。

联动未执行

• 核查联动输出电源、继电器状态与输出模块是否正常；在控制器日志中查看是否有执行记录或错误码。

时钟不同步导致记录混乱

• 建议所有设备使用统一时钟（NTP），并在调试阶段同步时间。

八、系统测试、验收与维护

验收测试

• 按国家/行业标准与设计规范（如GB规范）制定验收测试项目：通信测试、点位核对、联动测试、抗干扰测试、备份/容错测试、日志完整性测试等。

• 生成验收报告，包含测试步骤、测试人员、时间与结果，作为交付与运维依据。

定期维护

• 定期巡检探测器清洁、布线绝缘、接线端子紧固、交换机/电源模块状态、备电容量及蓄电池健康。

• 定期模拟报警与联动测试（建议至少每季度或半年一次，按当地法规执行）。

备份与灾难恢复

• 配置控制器与图文显示的配置备份策略，保留历史配置版本以便出故障时快速恢复。

• 对关键网络设备和控制器采用冗余方案（如双网双控、热备）提高系统可靠性。

九、工程与合规建议

早期介入设计

• 在项目初期就将图文显示需求纳入消防与楼宇自控系统设计，协调布线路由、通信协议与网络安全策略，避免后期修改导致成本与性能问题。

接口标准化

• 尽量采用标准协议（Modbus、BACnet、IP等）以利于后续扩展与第三方系统集成；对必须使用厂商专有协议的情况，应获取相应SDK/协议文档及技术支持。

网络安全

• 对消防系统通信网络实施隔离或VLAN划分，控制对管理接口的访问，定期更新设备固件并做好账号与密码管理。

文件与培训

• 提供详细的系统说明书、接线图、点位清单与维护手册；对值班人员与维护工程师进行培训与应急演练。
