海湾GST-LD-8306型输入模块接线安装技术

特点

GST-LD-8306型输入模块用于配接各种类型的防盗探测器，可为防盗探测器提供

DC12V/100mA 电源，与感烟、感温等火灾探测器共同组成防火、防盗综合报警系统。输入模块设有

信号输入端，用于和防盗探测器的开关量无源输出触点连接，可将防盗探测器的动作信息传回火灾

报警控制器。输入方式可设为常开检线、常闭检线。考虑到防盗探测器功耗较高，在实际使用时，

输入模块除与火灾报警控制器的信号二总线连接外，另需接二根 DC24V 电源线。

主要技术指标

 （1）工作电压：

总线电压：总线24V

电源电压：DC24V

 （2）监视电流：

总线电流≤1mA

空载电源电流≤10mA

（3）动作电流：

总线电流≤3mA

电源电流≤100mA

（4）线制：与火灾报警控制器采用二总线连接，另需二根 DC24V 电源线，与各类防盗探测器要

用四根线连接，一根 DC12V，一根地线，二根防盗探测器动作信号线（常开或常闭动作输出）

 （5）有源输出容量：DC12V/100mA

 （6）出厂设置：常闭检线方式

 （7）使用环境：

温度：-10℃～+55℃

相对湿度≤95%，不结露

 （8）外壳防护等级：IP30

 （9）外形尺寸：

86mm×86mm×43mm（带底壳）

结构特征、安装与布线

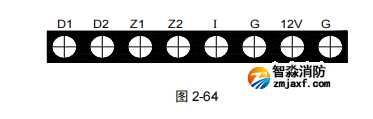

本输入模块的外形尺寸及结构与 GST-LD-8319 输入模块相同，安装方法也相同，其对外端子示

意图如图 2-64：

其中:

Z1、Z2：接火灾报警控制器信号二总线，无极性

D1、D2：DC24V 电源输入端子，无极性

I、G：与设备的无源常闭触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常开+输入

12V、G：DC12V 输出，电流≤100mA

布线要求：信号线 Z1、Z2 采用耐火 RVS 双绞线，截面积≥1.0mm2；电源线 D1、D2 采用耐火 BV

线，截面积≥1.5mm2；G、I、12V 采用截面积≥1.0mm2的 RV 线。

应用方法

模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个

4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）

必须并联一个 4.7kΩ的终端电阻。

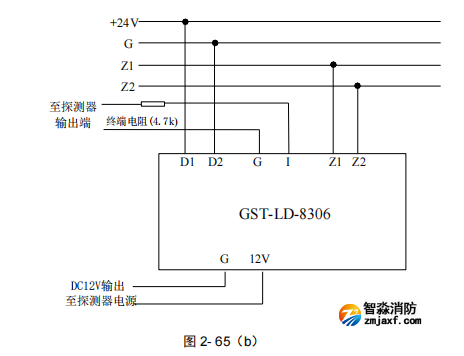

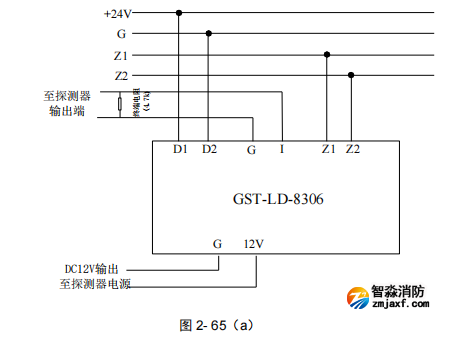

输入模块与常开无源触点的防盗探测器接线示意图如图 2-65（a）所示；与常闭无源触点的防盗

探测器接线示意图如图 2- 65（a）所示。
