海湾GST-LD-8300B型输入模块

特点

海湾GST-LD-8300B输入模块，用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息

传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置

开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块

通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

此模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并

可接收设备的动作回答信号。

输入信号隔离检测，抗干扰能力强。

可采用电子编码器现场完成编码设置。

主要技术指标

 （1）工作电压：总线 24V 允许范围：16V～28V

 （2）工作电流：监视电流≤0.68mA 启动电流≤0.78mA

 （3）线制：与控制器的信号二总线连接

 （4）出厂设置：常开检线方式

 （5）使用环境：

 温度：-10℃～+55℃

相对湿度≤95%，不结露

 （6）外壳防护等级：IP30

 （7）外形尺寸：86mm×86mm×41mm（带底壳）

结构特征、安装与布线

本模块的外形及结构如图 2-43(a)

其对外端子示意如图 2-43(b)

其中：

Z1、Z2：接控制器两总线，无极性

I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭

输入

布线要求：信号总线 Z1、Z2 采用耐火 RVS 型双绞线，截面积≥1.0mm2；I、G 采用耐火 RV 软线，

截面积≥1.0mm2。

应用方法

模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个

4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）

必须并联一个 4.7kΩ的终端电阻。

GST-LD-8300B 输入模块与现场设备的接线：

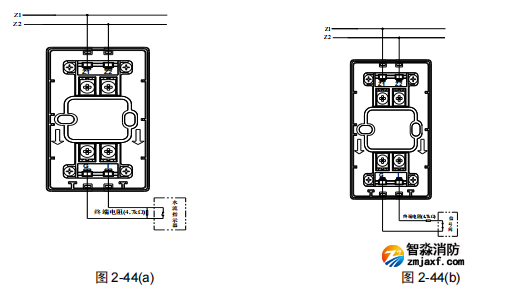

a. 模块与具有常开无源触点的现场设备连接方法如图 2-44(a)示。模块输入设定参数设为常开

检线。

b. 模块与具有常闭无源触点的现场设备连接方法如错误!未找到引用源。44(b)示，模块输入设

定参数设为常闭检线。
