特点

海湾JTW-LD-GST105A 缆式线型感温火灾探测器（以下简称探测器）是由 JTW-LD-GST105A 缆式 线型感温火灾探测器信号处理单元（以下简称处理单元）、JTW-LD-GST105A 缆式线型感温火灾探 测器终端盒(以下简称终端盒)以及 JTW-LD-GST105A 系列感温电缆三部分共同组成。产品安装方便， 运行稳定，符合 GB 16280-2014 标准相关要求。本探测器为编码型，可与公司火灾报警控制器配套 使用，也可以作为独立式探测器使用。本探测器主要具有以下特点：

1. 结构稳定可靠，抗拉性强，抗震动性强。

2. 抗干扰能力强，采用良好的接地措施、隔离检测以及软件抗干扰技术，可应用于强电磁场 干扰的场所。

3. 通过无极性二总线，可以有效的将探测器的火警、故障状态上传给控制器。

4. 电子编码方式，工程调试简便可靠。

5. 处理单元外壳采用背板式安装，安装快捷方便。

主要技术指标

1. 探测器类别：缆式、定温、不可恢复式、探测型

2. 总线模式处理单元工作电压：

总线电压：脉动 24V

允许范围：16V～28V

电源电压：DC24V

允许范围：DC20V～DC28V

3. 总线模式处理单元工作电流：

总线：监视电流≤0.5mA 报警电流≤0.5mA

电源：监视电流≤15mA 报警电流≤26mA

4. 独立模式处理单元工作电压：

电源电压：DC24V 允许范围：DC20V～DC28V

5. 独立模式处理单元工作电流：

电源：监视电流≤15mA 报警电流≤26mA

6. 报警温度：105℃

7. 状态指示：

正常运行：绿色指示灯闪亮（控制器总线、24V 电源同时供电，3 秒左右闪亮一 次）

正常运行：绿色指示灯 20 秒左右闪亮，稳定后常亮（24V 电源独立供电）

火警 ：红色指示灯常亮  故警 ：黄色指示灯常亮

8. 编码方式：电子编码方式，编码范围可在 1～242 之间任意设定

9. 线制：四线制，与控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接

10. 使用环境：

温 度：-10℃～+70℃  相对湿度≤95%，不凝露

11. 外形尺寸：

处理单元外形尺寸：180mm×125mm×55.5mm

终端盒外形尺寸：83mm×81mm×56mm

12. 外壳防护等级：IP65

13. 使用长度：≤150m

14. 处理单元安装方式：背板式安装

15. 执行标准：GB 16280-2014

结构特征、安装与布线

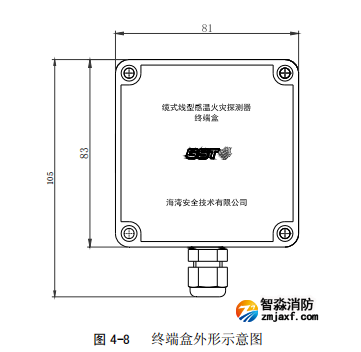

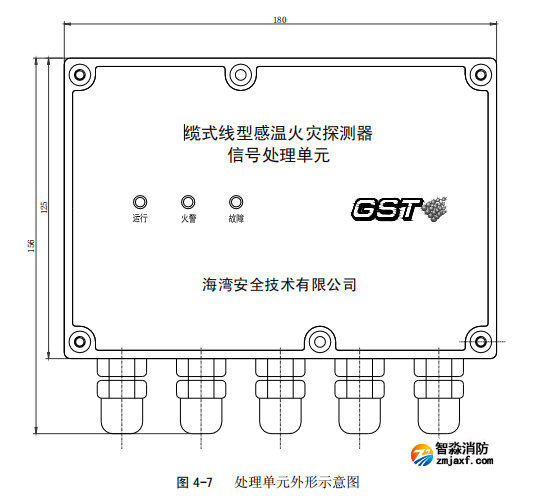

探测器的处理单元和终端盒外形示意图如图 4-7 图 4-8 所示（单位：mm）。

安装前应首先检查警报器外壳是否完好无损，标识是否齐全。

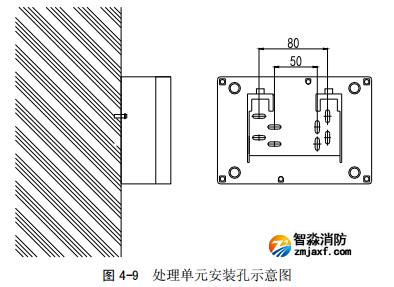

处理单元壁挂方式：用两只塑料胀管木螺钉组Φ6×30GB/T 951 3.5 将产品固定在墙壁上，

安装示意图如下图 4-9：

处理单元端子说明：

D1、D2：接 DC24V，无极性。

Z1、Z2：接控制器两总线，无极性。

DL1、DL2、DL3：接感温电缆，DL1 接感温电缆红色线，DL2 接感温电缆金属裸线，DL3 接 感温电缆白色线。

NC1、COM1、NO1：故障输出，COM1 为公共端，NC1 为常闭端，NO1 为常开端。

NC2、COM2、NO2：火警输出，COM2 为公共端，NC2 为常闭端，NO2 为常开端。

运行状态：NC1、COM1 断开，COM1、NO1 闭合，NC2、COM2 闭合，COM2、NO2 断开。

火警状态：NC1、COM1 断开，COM1、NO1 闭合，NC2、COM2 断开，COM2、NO2 闭合。

故障状态：NC1、COM1 闭合，COM1、NO1 断开，NC2、COM2 闭合，COM2、NO2 断开。

终端盒端子说明：  DL1、DL2、DL3：接感温电缆，DL1 接感温电缆红色线，DL2 接感温电缆金属裸线，DL3 接感温电缆白色线。

布线要求：Z1、Z2 采用截面积≥1.0mm2 的 RVS 双绞线；电源线 D1、D2 采用截面积≥1.5mm2 的 RV 线；NC1、COM1、NO1，NC2、COM2、NO2 采用截面积≥1.0mm2 的 RV 线。

布线应与动力 电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

防水接头进线要求：为达到防护等级，建议使用φ4-φ8 直径的护套线。

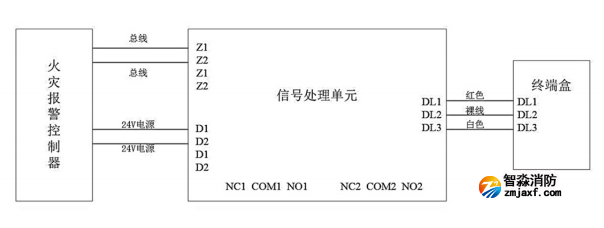

探测器与控制器的总线和电源 DC24V 相连，实现火灾报警功能。具体连接方法如下图。
