海湾JTY-GXF-GST2D

特点

 占 2 个地址编码点，每个编码点对应一个模组（模组指的是探测器中用来实现空气采样、 分析的组件，该组件会根据采样、分析的结果报故障、火警等信息），可实现分区控制。

 总线故障时可正常工作。

 4 种吸气强度可选择。

 两个模组可分别设置的参数：灵敏度、风速上下限等。

 前壳可旋转 180°安装，方便不同进管方向调试。

 可显示当前采集参数：烟雾值、风速流量等。

 有实时时钟，可根据记录查看报警、报故障时间。

 4 个火警级别，及相关的火警继电器输出，1 个故障继电器输出。

 火警记录单独存储，可存储 999 条；运行记录可存储 999 条。

主要技术指标

工作电压：总线电压：24V，允许范围 16V～28V；

电源电压：DC24V，允许范围 DC20V~DC28V

工作电流：总线：监视电流≤0.6mA，报警电流≤0.6mA  DC24V：监视电流≤680mA，报警电流≤730mA。

继电器输出：2A@30VDC；0.5A@125VAC

执行标准：GB 15631-2008

联网方式：485 接口，MODBUS 协议

信息存储容量：火警记录 999 条，运行记录 999 条

单管最大采样长度：100 米

采样回路数目：1 个/2 个（可设置） 工作温度范围：-10℃～55℃

工作湿度范围：相对湿度 10%～95%，，不凝露

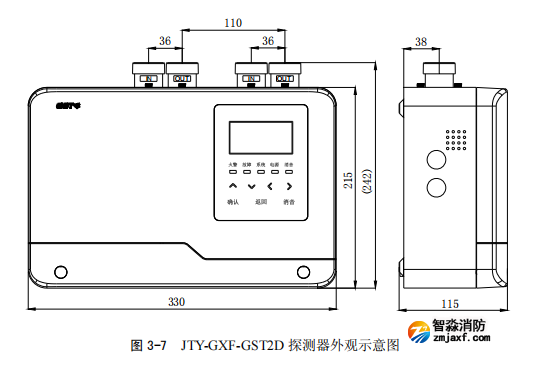

外形尺寸：330mm×215mm×115mm（长×宽×高，宽度为不含进出气管的尺寸）

重量：3.3kg

外壳材质：ABS，金属 IP

防护等级：IP30

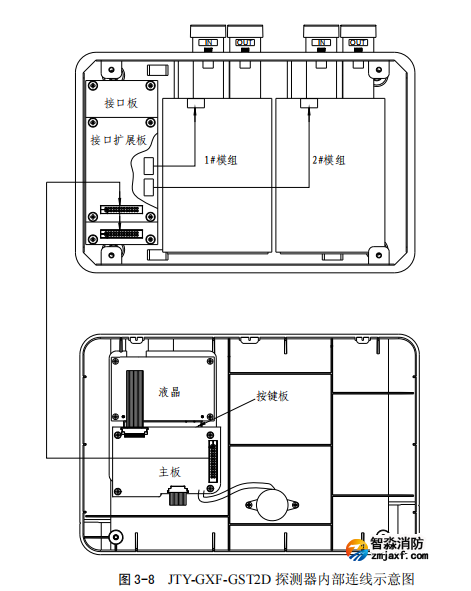

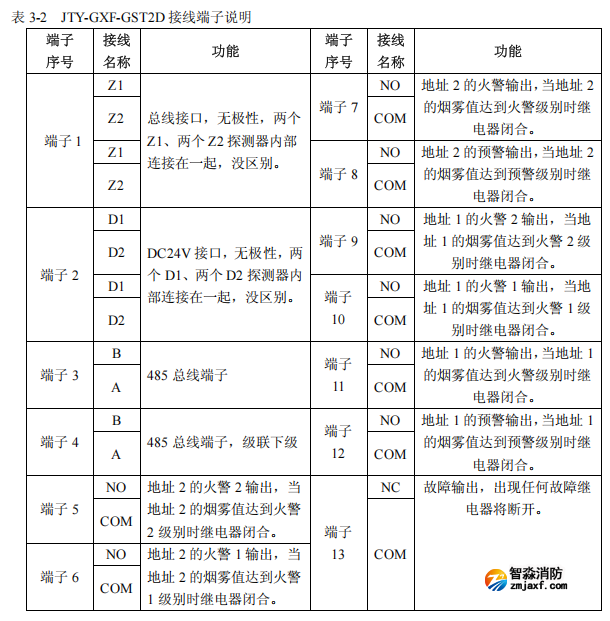

结构特征、安装与布线

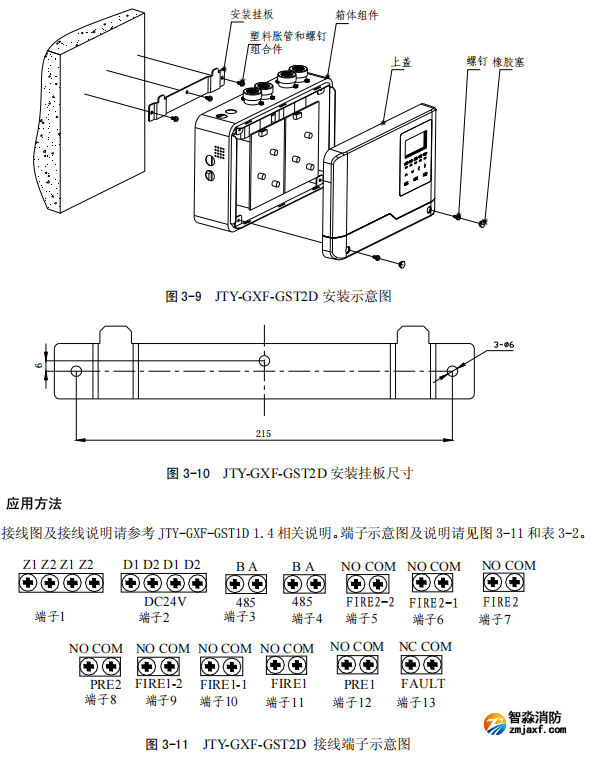

安装示意图如图 3-9，安装挂板尺寸如图 3-10 所示。

安装步骤如下：

1) 首先将挂板固定在墙壁上。

2) 然后撬开上盖下方的两个橡胶塞，用螺丝刀松开螺钉，向上推上盖，即可拆下。

3) 将箱体挂在安装挂板上（箱体背部的 U 型部位对准挂板上的两个挂钩）。

4) 接上所有线路。

5) 将上盖与箱体挂接（上盖上的三个挂钩与箱体上的三个长方槽对正挂好）。

6) 拧紧固定上盖的两个螺钉，盖上橡胶塞。
