特点

  海湾J-SAM-GST9116手动火灾报警按钮安装在船舶及工业防爆场所，当人工确认火灾发生后按下报 警按钮上的按片，可发出火灾报警信号。

  报警按钮既可以工作在编码模式：即与我公司生产的联动型火灾报警控制器连接，通过总线传 递信息；也可以工作在非编码模式：直接与 DC24V 连接，通过按键开关输出火警信号。

  报警按钮的防爆性能符合 GB 3836.1 《爆炸性气体环境用电气设备 第 1 部分: 通用要求》、 GB 3836.2《爆炸性气体环境用电气设备 第 2 部分: 隔爆型 “d”》、GB 12476.1《可燃性粉尘环境 用电气设备 第 1 部分：用外壳和限制表面温度保护的电气设备 第 1 节：电气设备的技术要求》标 准的要求，同时还满足 GB 19880《手动火灾报警按钮》中的各项要求。

  报警按钮适用于船舶、爆炸性气体危险场所的 1 区、2 区和爆炸性粉尘危险场所的 20 区、21 区和 22 区，可用于户外，需根据现场环境选用

主要技术指标

(1) 工作电压：编码模式：总线 24V，工作电压范围：总线 16V～28V  非编码模式：DC24V，工作电压范围：DC20V～DC28V

(2) 工作电流：监视电流≤0.8mA，报警电流≤2.5mA

(3) 输出容量：常开无源输出，触点容量 DC24V/1A

(4) 防爆标志：ExdⅡBT6/DIP A20 TA,T6 ；ExdⅡCT6/DIP A20 TA,T6

(5) 火警指示灯：红色，正常监视时闪亮，报警后常亮

(6) 外壳防护等级：IP66

(7) 使用环境：温度：-25℃～+70℃  相对湿度≤95%，不结露

(8) 外形尺寸：ExdⅡBT6/DIP A20 TA,T6 ：196mm×129mm×95mm；

ExdⅡCT6/DIP A20 TA,T6：211mm×129mm×95mm

结构特征、安装与布线

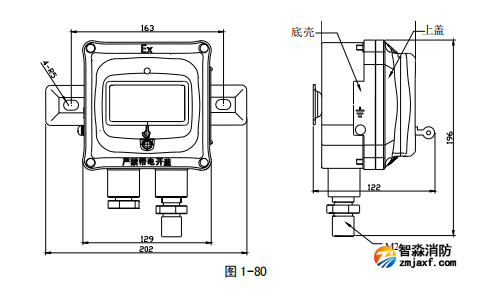

按钮外形图如图 1-80 所示：

报警按钮的安装采用壁挂安装和立柱安装两种方式。

壁挂安装方式示意图如图 1-81 所示：

报警按钮主体分为底壳和上盖两部分，安装前，应首先将上盖上的 4 个固定螺栓拧下，将上盖 小心的从底壳上取下来。

将挂板与底壳用 M5×8 的十字槽盘头螺钉连接牢固，然后使用 M8×60 的膨胀螺栓将报警按钮的 底壳和挂板直接固定在墙壁上。

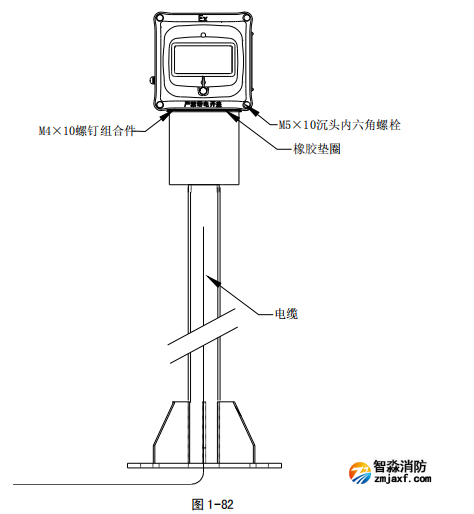

立柱安装方式示意图如图 1-82 所示：

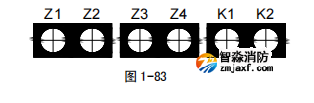

报警按钮上盖线路板上配有接线端子，对外接线端子示意图如图 1-83

其中：

Z1、Z2：编码模式：接信号总线，无极性；非编码模式：接 DC24V，无极性。

Z3、Z4：用于 Z1、Z2 输入信号的分线输出。

K1、K2：无源常开输出端子，当报警按钮按下时，输出触点闭合，可直接控制外部设备。 可根据实际情况选择是否使用。

接线时应将电缆线按顺序接入接线端子上。

接好线后，将上盖盖到底壳上，然后将上盖与底壳用 M5×10 的沉头内六角螺钉固定即完成安 装。

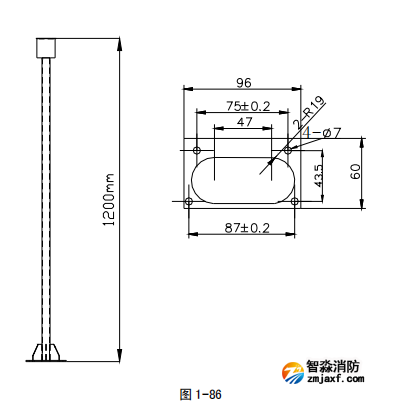

本报警按钮室外安装时可配用 LZ10011 型防雨罩与 LZ1001 型立柱。LZ10011 型防雨罩可采用 壁挂式安装，也可与 LZ1001 型立柱配套安装。

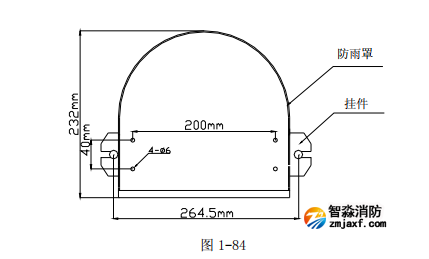

 LZ10011 型防雨罩壁挂安装时需配用挂件进行安装，壁挂安装示意图如图 1-84 所示。

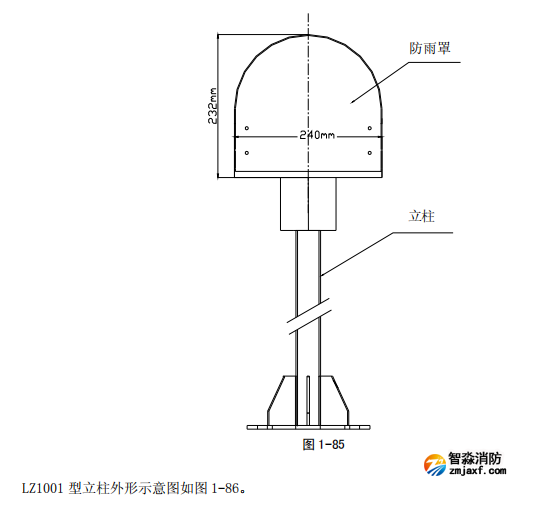

LZ10011 型防雨罩与 LZ1001 型立柱配套安装示意图如图 1-85

布线要求：

本报警按钮应用于ⅡB 环境中，电缆引入装置为橡胶密封圈型式。将截面积≥1mm2 、外径为φ 8mm-φ10mm 的屏蔽耐火双绞电缆穿过金属垫圈和橡胶密封圈，将橡胶密封圈、金属垫圈连同电缆一 同旋进报警按钮壳体，用扳手将密封圈压紧对丝旋紧。  本报警按钮也可应用于ⅡC 环境中，但需使用隔爆型电缆密封套（填料函）作为引入装置，安 装时，必须用填料函将电缆密封套填充，填充材料及填充方式符合防爆相关规定。
