特点

海湾GST-AS-300齐纳式安全栅为本安型产品的关联设备，通过限制进入到爆炸性环境的能量而起到 安全保护作用。安全栅为双极性安全栅，用于无极性二线制信号连接。外形美观、大方，具有较强 的抗干扰性能和防护性能，采用防雷设计，避免由于雷击造成损坏。安全栅与我公司生产的本安型 探测器、报警按钮等产品配套使用，应用于现代工业的自动化过程控制，广泛用于石油、化工、医 药、船舶等领域。

主要技术指标

(1) 主要参数  工作电压：24V  更高 允许电压：Um=250V AC/DC  更高 输出电压：U0=28V  更大 输出电流：I0=93mA  更大 外部电容：C0=0.083uF  更大 外部电感：L0=4mH

(2) 端电阻：1-3 端 320Ω 2-4 端 320Ω

(3) 使用环境  温 度：－20℃～＋40℃  相对湿度：≤95% 不凝露

(4) 外形尺寸：96.9mm×20.9mm×58.4mm

结构特征、安装与布线

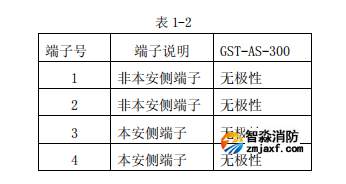

海湾GST-AS-300齐纳安全栅的外形结构、安装方法、接线端子均与 GST-AS-200 齐纳安全栅相同。 端子说明见表 1-2。

应用方法

海湾GST-AS-300 齐纳安全栅应用方法与 GST-AS-200 齐纳安全栅相同。
