GST-BMQ-4海湾消防编码器的使用操作方法

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

此次海湾消防对编码器进行了比较大的功能升级,大大方便现场故障排除、调试及维保工作。

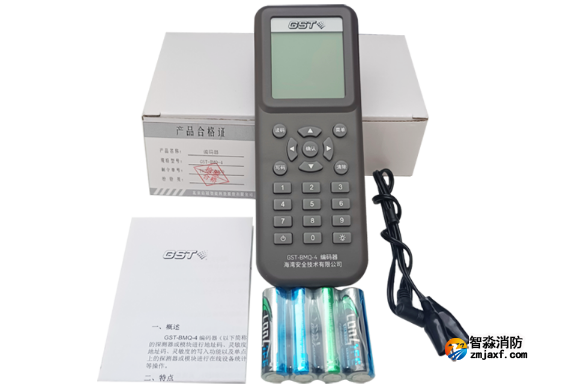

GST-BMQ-4海湾消防编码器

GST-BMQ-4编码器可对编码型的探测器或模块进行地址码、灵敏度、设备类型等的读出和地址码、灵敏度的写入功能以及单点测试功能,还可对总线上的探测器或模块进行在线设备统计、批量测试、重码检测等操作。

1、应用于探测器、模块

编码器可对探测器的地址码、设备类型、灵敏度进行设定;也可对模块的地址码、设备类型、输入设定参数等信息进行设定;将编码器与探测器、模块总线相连,开机后可对编码器做如下操作实现各参数的写入设定。

(1) 读码

  在开机主界面下按“读码”键,液晶屏上将显示探测器或模块的地址编码;再次按下导航“△”键或“▽”键,将依次显示探测器或模块的地址编码、设备类型、功能3、功能4参数;如果读码失败,屏幕上将显示错误信息“读取失败”。

  按导航“◁”键或“清除”键后,可回到开机主界面。

(2)地址码的写入

  a、在开机主界面下输入探测器或模块的地址编码(1-242),按“写码”键进行编码。

  b、若编码成功,屏幕中间第一行显示下一个编码的地址,第二行显示成功写入当前的地址码,按下“写码”键,可直接写入下一个编码的地址。

  c、若编码失败,屏幕中间第一行显示当前的编码地址,第二行显示写入当前地址码失败,按下“写码”键,可对当前地址码再次编码。

  d、按导航“◁”键或“清除”键后,可回到开机主界面。

(3)探测器灵敏度或模块输入设定参数的写入

  进入方式1:在开机主界面下按“读码”键,液晶屏上将显示探测器或模块的地址编码;再次按下导航“▷”键,输入正确密码,按“确认”键进入参数设置界面;

  方式2:在开机主界面下按“菜单”键,选择“4-单点设置”栏,输入正确密码,按“确认”键进入参数设置界面。

  在功能3显示栏输入数字,按“确认”键,屏幕上显示“写入成功”字样,表明相应的灵敏度或模块输入参数已被写入;屏幕上显示“写入失败”字样,表明写入失败,可按“确认”键再次写入。

  注意:为防止非专业人员误修改一些重要数据,编码器都设置有密码锁,开锁密码为“456”,请守密!

(4)错误提示

  当信息无法写入探测器或模块时,系统将给出错误提示(在液晶屏上显示“error”),可按清除键清除。

2、多功能菜单

  在开机主界面下按“菜单”键进入多功能菜单界面,输入对应的数字键或通过导航键选择相应的选项栏,按“确定”键输入正确密码后并按“确认”键后,进入对应的功能界面。

  多功能菜单中的单点测试、单点设置、产品信息功能支持在电池供电下操作,其它功能需接外置电源。

(1)在线设备查询功能

  可对总线上的探测器或模块进行在线设备查询与统计,也可查询上一次有效的历史记录。

  a、在“查询中...”进度等待界面,按“清除”键可退出查询。

  b、在“在线设备”统计界面,按导航“▷”键可进入“设备类型查询”统计界面。

  c、在“设备类型查询”统计界面,选择相应的设备类型并按“确认”键可查看当前设备类型的地址统计结果。

(2)单点测试功能

  可对单个探测器或模块进行启动、停动、点灯、关灯、复位。

  a、可输入对应的数字键或通过导航键选择相应的选项栏。

  b、按“确认”键后屏幕上将显示“发送成功”字样提示已发送成功。

(3)批量测试功能

  可对总线上的探测器或模块进行批量启动、停动、点灯、关灯、复位。

  a、输入起始与终止地址后,可输入对应的数字键或通过导航键选择相应的选项栏。

  b、按“确认”键后屏幕上将显示“发送成功”字样提示已发送成功。

  c、批量启动的最大数量为10台。

(4)单点设置功能

  可对探测器或模块进行地址码、灵敏度等参数的写入。

(5)重码检测功能

  可对总线上的重码探测器或模块进行数量统计、类型统计与巡检。

  a、在“查询中...”进度等待界面,按“清除”键可退出查询。

  b、在“重码检测”界面,按导航“▷”键可查看重码设备的类型。

  c、在“重码检测”界面,选择相应的重码地址并按“确认”键,可对重码的设备进行巡检操作。

(6)产品信息功能

  可查看产品的相关信息。

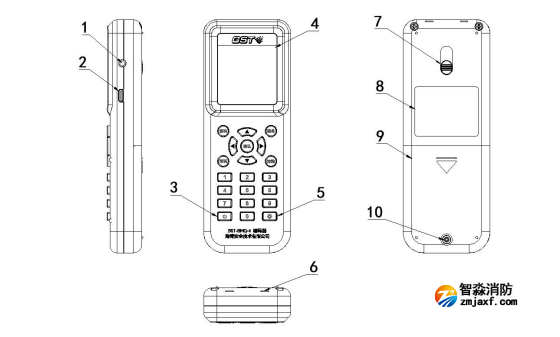

附:GST-BMQ-4编码器产品结构图

GST-BMQ-4编码器产品结构

  1.总线接口

  2.TYPE-C接口

  3.开关键

  4.液晶屏

  5.背光键

  6.金属触片

  7.滑动按钮

  8.铭牌

  9.电池盒后盖

  10.固定螺钉
