海湾GST-TS-Z01A型消防电话总机接线安装技术

2.1 海湾GST-TS-Z01A型消防电话总机特点

海湾GST-TS-Z01A 型消防电话总机是消防通信专用设备，当发生火灾报警时，由它可以提供方便快捷

的通信手段，是消防控制及其报警系统中不可缺少的通信设备。主要具有以下特点：

 （1）每台总机可以连接最多 512 路消防电话分机或 51200 个消防电话插孔；

 （2）总机采用液晶图形汉字显示，通过显示汉字菜单及汉字提示信息，非常直观的显示了各种

功能操作及通话呼叫状态，使用非常便利；

 （3）在总机前面板上设计有 15 路的呼叫操作键，和现场电话分机形成一对一的按键操作，使得

呼叫通话操作非常直观方便；

（4）总机中使用了固体录音技术，可存储呼叫通话记录。

2.2 海湾GST-TS-Z01A型消防电话总机主要技术指标

（1）工作电压：DC24V±10%

（2）工作电流≤0.5A

（3）允许消防电话分机环路电阻：<1000 欧姆

（4）频率范围：300～3400Hz

（5）串音电平：<-60dB

（6）传输损耗：<5dB

（7）使用环境：

 温度：0℃～+40℃

 相对湿度≤95%，不结露

 （8）外形尺寸：

482.6mm×88.1mm×155.0mm(GST-TS-Z01A)

2.3 海湾GST-TS-Z01A型消防电话总机结构特征、安装与布线

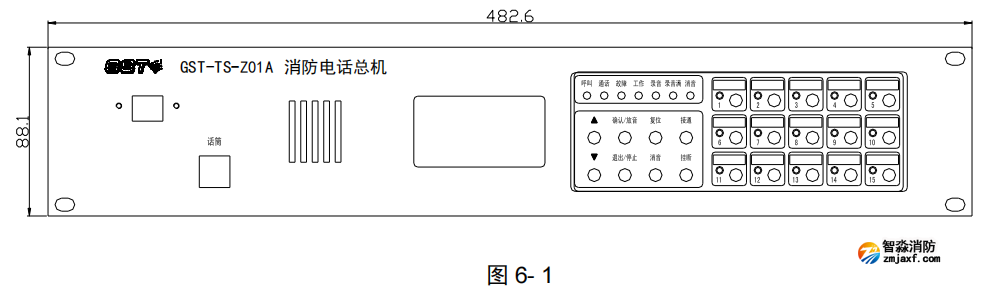

海湾GST-TS-Z01A 型消防电话总机外形尺寸及结构示意图如图 6- 1：

本消防电话总机采用标准插盘结构安装，其后部示意图如图 6-2：

其中系统内部接线：

机壳地：与机架的地端相接

DC24V 电源输入：接 DC24V

RS485 接控制器：与火灾报警控制器相连接

系统外部接线：

通话输出：消防电话总线，与 GST-LD-8304 接口连接

布线要求：通话输出端子接线采用截面积≥1.0mm2的耐火 RVVP 屏蔽线，最大传输距离 1500 米。

特别注意：现场布线时，总线通话线必须单独穿线，不要同控制器总线同管穿线，否则会对通话声

产生很大的干扰。
