海湾GST-LD-D02型智能电源盘接线安装技术

6.1 特点

 GST-LD-D02 型智能电源盘由交直流转换电路、备用电源浮充控制电路及电源监控电路三个部分

组成，专门为整个消防联动控制系统供电。

GST-LD-D02 型智能电源盘以交流 220V 作为主电源，同时可外接 DC24V/24Ah 蓄电池作为备电。

备用电源正常时接受主电源充电，当现场交流掉电时，备用电源自动导入为外部设备供电。智能电

源盘可对主电故障及输出故障进行报警，当交流 220V 主电源掉电时，报主电故障；当输出发生短路

或断路时报输出故障。同时还设有电池过充及过放保护功能。本电源盘还具有输出电压、输出电流

的显示功能，以及各类故障及状态显示。在以柜式火灾报警控制器/消防联动控制器作为控制核心的

系统中，本电源盘可作为联动控制系统的电源使用。

6.2 主要技术指标

（1）额定输出容量：DC24V、6A

（2）使用环境：

温度： 0℃～+40℃

相对湿度≤95％，不结露

（3）电源：主电为交流 220V+10%

-15%， DC24V 24Ah 密封铅酸电池作备电

（4）外形尺寸：

484mm89mm325mm

6.3 结构特征、安装与布线

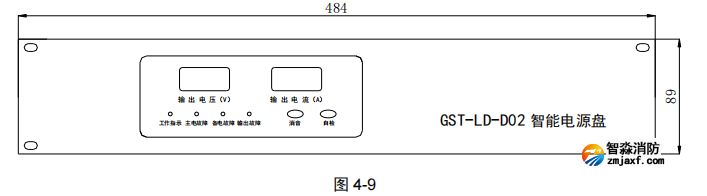

 GST-LD-D02 型电源盘外形示意图如图 4-9：

本电源盘采用柜式插盘结构安装，属标准配置产品，当系统内总的用电量较大时，可选装多块

电源盘。

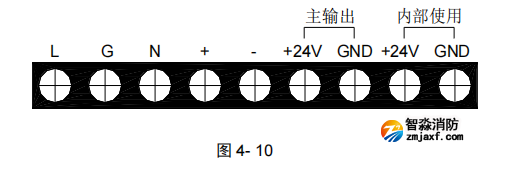

电源盘的主电开关、备电开关在电源盘的后面，同位于电源盘后面的还有主电插座、保险及输

出接线端子，电源盘对外接线端子示意图如图 4-10：

其中:

L、G、N（电源插座）：交流 220V 电源端子(G 为机壳保护地线端子)

+、-：备电输入端子

+24V、GND（主输出）：DC24V 主输出端子

+24V、GND（内部使用）：DC24V 多线制电源输出端子

布线要求：DC24V 电源输出线采用耐火 BV 线，截面积≥4.0mm2。
