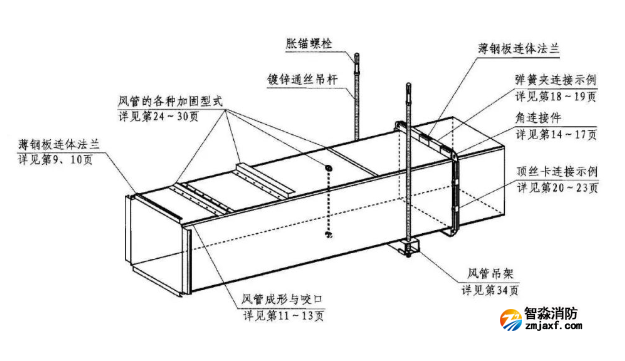

金属风管制作工序

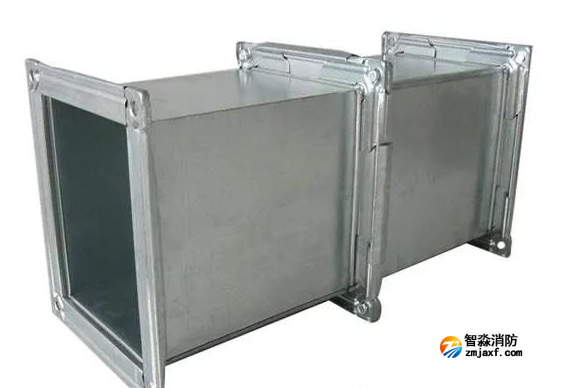

共板法兰风管

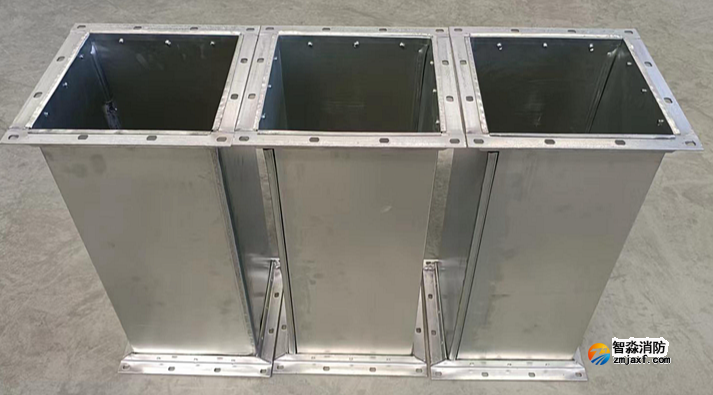

角钢法兰风管

6.3 风管安装

6.3.1 金属风管的制作和连接应符合下列规定：

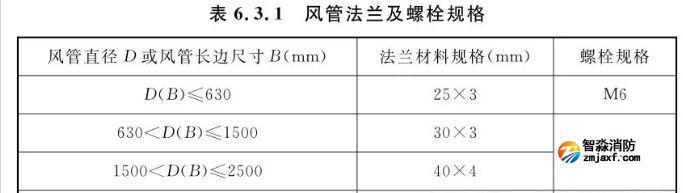

    1 风管采用法兰连接时，风管法兰材料规格应按本标准表6.3.1选用，其螺栓孔的间距不得大于150mm，矩形风管法兰四角处应设有螺孔；

    2 板材应采用咬口连接或铆接，除镀锌钢板及含有复合保护层的钢板外，板厚大于1.5mm的可采用焊接；

    3 风管应以板材连接的密封为主，可辅以密封胶嵌缝或其他方法密封，密封面宜设在风管的正压侧；

    4 无法兰连接风管的薄钢板法兰高度及连接应按本标准表6.3.1的规定执行；
    5 排烟风管的隔热层应采用厚度不小于40mm的不燃绝热材料，绝热材料的施工及风管加固、导流片的设置应按现行国家标准《通风与空调工程施工质量验收规范》GB 50243的有关规定执行。
    检查数量：各系统按不小于30%检查。
    检查方法：尺量检查、直观检查。

6.3.4 风管的安装应符合下列规定：
    1 风管的规格、安装位置、标高、走向应符合设计要求，且现场风管的安装不得缩小接口的有效截面。
    2 风管接口的连接应严密、牢固，垫片厚度不应小于3mm，不应凸入管内和法兰外；排烟风管法兰垫片应为不燃材料，薄钢板法兰风管应采用螺栓连接。
    3 风管吊、支架的安装应按现行国家标准《通风与空调工程施工质量验收规范》GB 50243的有关规定执行。 
    4 风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性短管连接。当风机仅用于防烟、排烟时，不宜采用柔性连接。
    5 风管与风机连接若有转弯处宜加装导流叶片，保证气流顺畅。
    6 当风管穿越隔墙或楼板时，风管与隔墙之间的空隙应采用水泥砂浆等不燃材料严密填塞。
    7 吊顶内的排烟管道应采用不燃材料隔热，并应与可燃物保持不小于150mm的距离。
    检查数量：各系统按不小于30%检查。
    检查方法：核对材料，尺量检查、直观检查。

 通风与空调工程施工质量验收规范 GB50243-2016

4.2.3 金属风管的制作应符合下列规定：
    1 金属风管的材料品种、规格、性能与厚度应符合设计要求。当风管厚度设计无要求时，应按本规范执行。钢板风管板材厚度应符合表4.2.3-1的规定。镀锌钢板的镀锌层厚度应符合设计或合同的规定，当设计无规定时，不应采用低于80g/㎡板材；不锈钢板风管板材厚度应符合表4.2.3-2的规定；铝板风管板材厚度应符合表4.2.3-3的规定。

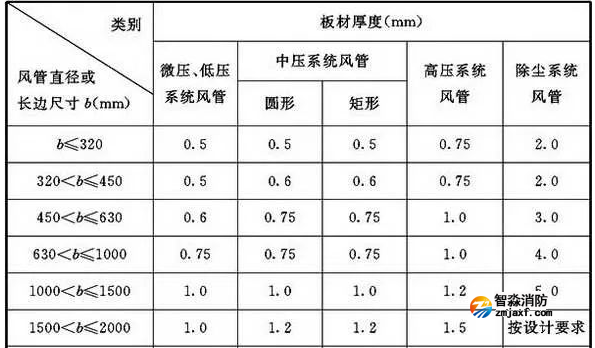

表4.2.3-1 钢板风管板材厚度

    注：1 螺旋风管的钢板厚度可按圆形风管减少10％～15％。
           2 排烟系统风管钢板厚度可按高压系统。
           3 不适用于地下人防与防火隔墙的预埋管。

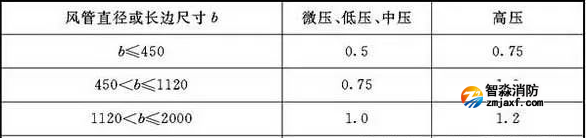

表4.2.3-2 不锈钢板风管板材厚度(mm)

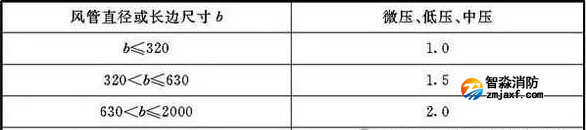

表4.2.3-3 铝板风管板材厚度(mm)

    2 金属风管的连接应符合下列规定：
        1) 风管板材拼接的接缝应错开，不得有十字形拼接缝。
        2) 金属圆形风管法兰及螺栓规格应符合表4.2.3-4的规定，金属矩形风管法兰及螺栓规格应符合表4.2.3-5的规定。微压、低压与中压系统风管法兰的螺栓及铆钉孔的孔距不得大于150mm；高压系统风管不得大于100mm。矩形风管法兰的四角部位应设有螺孔。
        3) 用于中压及以下压力系统风管的薄钢板法兰矩形风管的法兰高度，应大于或等于相同金属法兰风管的法兰高度。薄钢板法兰矩形风管不得用于高压风管。

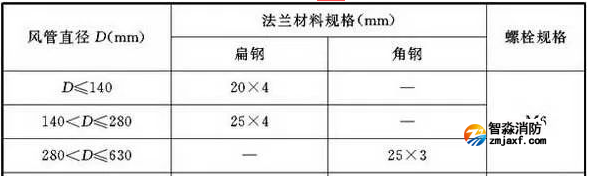

表4.2.3-4金属圆形风管法兰及螺栓规格

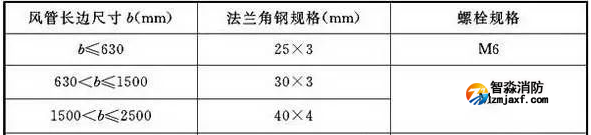

表4.2.3-5 金属矩形风管法兰及螺栓规格

    3 金属风管的加固应符合下列规定：
        1) 直咬缝圆形风管直径大于或等于800mm，且管段长度大于1250mm或总表面积大于4㎡时，均应采取加固措施。用于高压系统的螺旋风管，直径大于2000mm时应采取加固措施。
        2) 矩形风管的边长大于630mm，或矩形保温风管边长大于800mm，管段长度大于1250mm；或低压风管单边平面面积大于1.2㎡，中、高压风管大于1.0㎡，均应有加固措施。
        3) 非规则椭圆形风管的加固应按本条第2款的规定执行。
    检查数量：按Ⅰ方案。
    检查方法：尺量、观察检查。

 通风与空调工程施工规范 GB50738-2011

8.2.6 金属矩形风管连接宜采用角钢法兰连接、薄钢板法兰连接、C形或S形插条连接、立咬口等形式；金属圆形风管宜采用角钢法兰连接、芯管连接。风管连接应牢固、严密，并应符合下列规定：
    1 角钢法兰连接时，接口应无错位，法兰垫料无断裂、无扭曲，并在中间位置。螺栓应与风管材质相对应，在室外及潮湿环境中，螺栓应有防腐措施或采用镀锌螺栓。
    2 薄钢板法兰连接时，薄钢板法兰应与风管垂直、贴合紧密，四角采用螺栓固定，中间采用弹簧夹或顶丝卡等连接件，其间距不应大于150mm，最外端连接件距风管边缘不应大于100mm。
    3 边长小于或等于630mm的风管可采用S形平插条连接；边长小于或等于1250mm的风管可采用S形立插条连接，应先安装S形立插条，再将另一端直接插入平缝中。
    4 C形、S形直角插条连接适用于矩形风管主管与支管连接，插条应从中间外弯90°做连接件，插入翻边的主管、支管，压实结合面，并应在接缝处均匀涂抹密封胶。
    5 立咬口连接适用于边长(直径)小于或等于1000mm的风管。应先将风管两端翻边制作小边和大边的咬口，然后将咬口小边全部嵌入咬口大边中，并应固定几点，检查无误后进行整个咬口的合缝，在咬口接缝处应涂抹密封胶。
    6 芯管连接时，应先制作连接短管，然后在连接短管和风管的结合面涂胶，再将连接短管插入两侧风管，最后用自攻螺丝或铆钉紧固，铆钉间距宜为100mm～120mm。带加强筋时，在连接管1/2长度处应冲压一圈8mm的凸筋，边长(直径)小于700mm的低压风管可不设加强筋。
