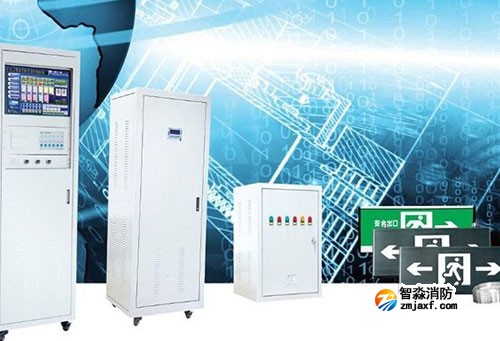

4.4.1 应急照明控制器、集中电源、应急照明配电箱的安装应符合下列规定：

    1 应安装牢固，不得倾斜；

    2 在轻质墙上采用壁挂方式安装时，应采取加固措施；

    3 落地安装时，其底边宜高出地（楼）面100mm～200mm；

    4 设备在电气竖井内安装时，应采用下出口进线方式；

    5 设备接地应牢固，并应设置明显标识。

4.4.2 应急照明控制器或集中电源的蓄电池（组），需进行现场安装时，应核对蓄电池（组）的规格、型号、容量，并应符合设计文件的规定，蓄电池（组）的安装应符合产品使用说明书的要求。

4.4.3 应急照明控制器主电源应设置明显的性标识，并应直接与消防电源连接，严禁使用电源插头；应急照明控制器与其外接备用电源之间应直接连接。

4.4.4 集中电源的前部和后部应适当留出更换蓄电池（组）的作业空间。

4.4.5 应急照明控制器、集中电源和应急照明配电箱的接线应符合下列规定：

    1 引入设备的电缆或导线，配线应整齐，不宜交叉，并应固定牢靠；

    2 线缆芯线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易褪色；

    3 端子板的每个接线端，接线不得超过2根；

    4 线缆应留有不小于200mm的余量；

    5 导线应绑扎成束；

    6 线缆穿管、槽盒后，应将管口、槽口封堵。

条文说明

4.4 应急照明控制器、集中电源、应急照明配电箱安装

4.4.1 本条规定了应急照明控制器、集中电源、应急照明配电箱的安装要求。

      2 在轻质墙上安装时，由于设备有一定的重量，因此必须采取加固措施；

      3 落地安装时，应高出低坪100mm～200mm,以便于防潮防水；

      4 火灾发生时，水灭火系统动作释放的水介质极易流进电气竖井中，为了防止水介质顺着管线流进设备中，对设备造成损坏，在电气竖井中设置的设备应采用下出口进线方式；

      5 设备应有保护接地，接地应有明显标志以便于日常维护。

4.4.2 基于运输的安全性考虑，应急照明控制器或集中电源与自带的蓄电池组可能需要分别运输、现场安装，在现场安装时应仔细核对设计文件和产品的检验报告，核查蓄电池的规格、型号和容量是否与检验报告、设计文件描述的一致，蓄电池的安装环境是否符合产品使用说明书的要求。

4.4.3 为保障应急照明控制器在火灾条件下供电的可靠性，应急照明控制器的主电源应采用消防电源供电；同时，为防止插头意外脱落影响控制器的正常工作，应急照明控制器与消防电源和外接备用电源之间应直接连接，严禁使用电源插头连接。

4.4.4 集中电源采用落地方式安装时，应保留足够的安装和维护空间。

4.4.5 为了保障设备接线的可靠性，并便于日常维护，本条规定了应急照明控制器、集中电源、应急照明配电箱的接线要求。
