海湾GST-DJ-S63C 交流三相电压电流传感器（两组电压、一组电流）

一、海湾GST-DJ-S63C 交流三相电压电流传感器（两组电压、一组电流）功能特点

      海湾GST-DJ-S63C 交流三相电压电流传感器（两组电压、一组电流）能够同时采集两组被监测设备电源的三相电压和一组电流值，也可以根据实际需要只采集某组设备电源的电压、电流值，并通过总线通讯上传到监控器，监控器可以指示电源故障类型，并发出声光故障信号。

二、海湾GST-DJ-S63C 交流三相电压电流传感器（两组电压、一组电流）技术参数

● 额定工作电压： DC 24V

● 工作电压范围： DC 12V-28V

● 静态功耗： ≤2mA

● 电压输入范围：三相四线制，相电压50-400V

● 电流输入范围： AC 0.5A-5A

● 测量精度：3%

● 通讯：二总线通讯协议

● 有效通讯距离：1500m

● 编码方式：通过专用编码器设定

● 安装方式：导轨式安装 　　　　

● 工作温度范围：- 10°C～50°C

● 储存温度范围： - 45°C～85°C

● 相对湿度、温度：20°C以下湿度90%不结露

● 防护等级： IP30

● 产品符合： GB 28184-2011

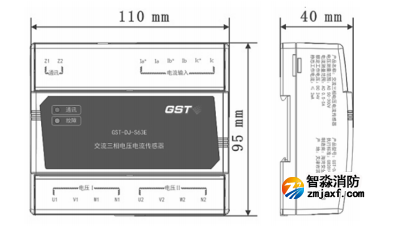

三、海湾GST-DJ-S63C 交流三相电压电流传感器（两组电压、一组电流）外形及尺寸：

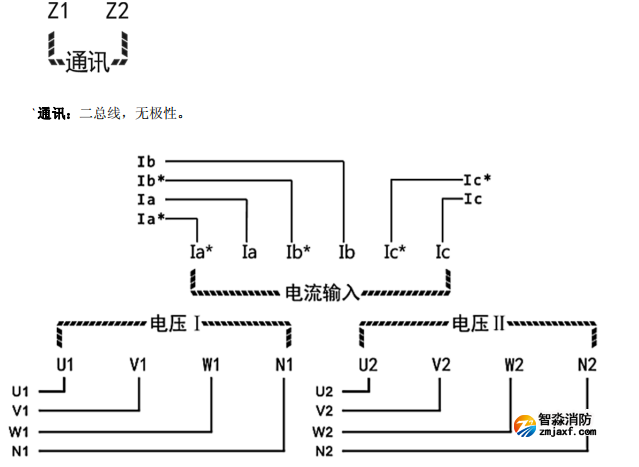

四、海湾GST-DJ-S63C 交流三相电压电流传感器（两组电压、一组电流）接线安装端子说明：

监测电压输入:电压 I 和电压 II：两路独立的三相四线电压输入；并接在被监测电压上，注意 U、V、W、N 线的顺序及极性。

监测电流输入: 1 路三相电流输入；Ia、Ib、Ic 分别串接在被监测电路中。
