海湾GST-DJ-D44C交流单相电压电流传感器(四路电压、四路电流)
一、海湾GST-DJ-D44C交流单相电压电流传感器(四路电压、四路电流)功能特点
海湾GST-DJ-D44C交流单相电压电流传感器能够同时采集被监测设备电源的四路电压、四路电流值,也可以根据实际需要只采集某一路或某几路被监测设备电源的电压、电流值,并通过总线通讯上传到监控器,监控器可以指示电源故障类型,并发出声光故障信号。
二、海湾GST-DJ-D44C交流单相电压电流传感器(四路电压、四路电流)技术参数:
● 额定工作电压: DC 24V
● 工作电压范围: DC 12V-28V
● 静态功耗:≤2mA
● 电压输入范围: AC 50-400V
● 电流输入范围: AC 0.5A-5A
● 测量精度:3%
● 通讯:二总线通讯协议
● 有效通讯距离:1500m
● 编码方式:通过专用编码器设定
● 安装方式:导轨式安装
● 工作温度范围:- 10°C~50°C
● 储存温度范围:- 45°C~85°C
● 相对湿度、温度:20°C以下湿度90%不结露
● 防护等级:IP30
● 产品符合:GB28184-2011

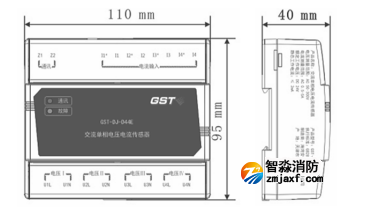

三、海湾GST-DJ-D44C交流单相电压电流传感器(四路电压、四路电流)外形及尺寸:

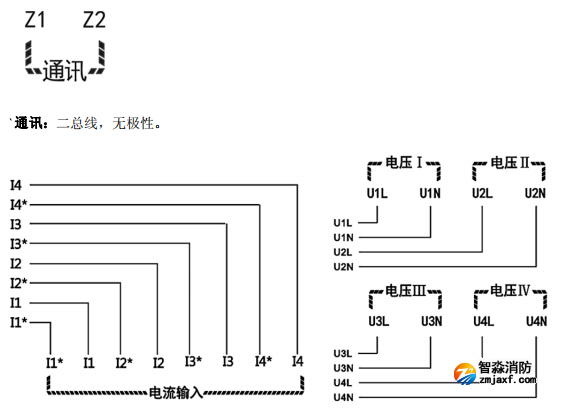

四、海湾GST-DJ-D44C交流单相电压电流传感器(四路电压、四路电流)安装接线端子说明:
监测电压输入: U1-4:独立的 4 路交流单相电压输入;并接在被监测电压上,L:电压 L 线,N:电压 N 线。
监测电流输入: I1-4:独立的 4 路交流单相电流输入;串接在被监测电路中。
