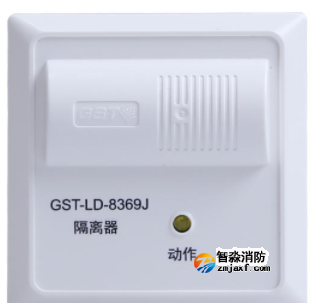

海湾GST-LD-8369J隔离器|隔离模块

 GST-LD-8369J环型总线隔离器与8369H尺寸不同，更方便86盒安装。

一、GST-LD-8369J环型总线隔离器概述

　　GST-LD-8369J环型总线隔离器，主要用于隔离总线上发生短路的部分，保证总线上的其它设备正常工作。待故障修复后，总线隔离器可将被隔离出去的部分重新纳入系统。并且，使用隔离器便于确定总线发生短路的位置。

　　GST-LD-8369J隔离器与控制器配接，与GST-LD-8327H环型总线接口配套使用组成环型网络结构，每2个隔离器之间最多接32个设备。

二、GST-LD-8369J环型总线隔离器技术参数

其中:

　　ZI+、ZI-：输入信号总线,ZI+为正极，ZI-为负极；

　　ZO+、ZO-：输出信号总线，ZO+为正极，ZO-为负极；

　　布线要求：直接与信号二总线连接，无需其它布线。可选用截面积≥1.0mm2的耐火RVS双绞线

　　应用方法

　　串入总线，2个相邻隔离器之间不能超过32个设备。
